这些规格参数允许您将 ISA C8X 与其他设备进行比较，并确保它们能够兼容工作。如果您对这些规格参数不熟悉，不用担心，您不需要了解这些信息也能结合 ISA C8X 与大多数设备兼容使用
在可能的情况下，我们根据 AES17 标准测量所有性能数据。
|
Supported Sample Rates |
44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 176.4 kHz, 192 kHz |
|
Bit Depth |
24-bit |
|
ISA 麦克风输入 |
|
|---|---|
|
Frequency Response |
20Hz-20kHz (±0.4dB) |
|
Dynamic Range (A-weighted) |
117dB |
|
THD+N |
-93dB (0.0023%) |
|
Noise EIN (A-Weighted) |
-128dB |
|
Maximum Input Level (at minimum gain) |
+16dBu |
|
Gain Range |
79dB |
|
Input Impedance |
800Ω（低） 1.4kΩ（ISA 110）， 2.4kΩ（中） 7kΩ（高） |
|
高通滤波器 (HPF) |
75Hz 截止频率，18dB/八度 |
|
插入发送和返回 |
|
|
信号 |
平衡 |
|
最大输出电平（Send） |
+16dBu |
|
最大输入电平（返回） |
+16dBu |
|
麦克风输入 |
|
|---|---|
|
Frequency Response |
20Hz-20kHz (±0.1dB) |
|
Dynamic Range (A-weighted) |
116dB |
|
THD+N |
-100dB (0.001%) |
|
Noise EIN (A-Weighted) |
-127dB |
|
Maximum Input Level (at minimum gain) |
+16dBu |
|
Gain Range |
69dB |
|
Input Impedance |
3.2kΩ |
|
固定电平线路输入 |
|
|---|---|
|
Frequency Response |
20Hz-20kHz (±0.05dB) |
|
Dynamic Range (A-weighted) |
120dB |
|
THD+N |
<-105dB (0.00056%) |
|
Maximum Input Level (at minimum gain) |
+24dBu |
|
Input Impedance |
20kΩ |
|
乐器输入 |
|
|---|---|
|
Frequency Response |
20Hz-20kHz (±0.5dB) |
|
Dynamic Range (A-weighted) |
117dB |
|
THD+N |
-89dB (0.0036%) |
|
Maximum Input Level (at minimum gain) |
+15dBu |
|
Gain Range |
79dB |
|
Input Impedance |
Low: 400kΩ, High: 1.2MΩ |
|
线路输出 |
|
|---|---|
|
Frequency Response |
20Hz-20kHz (±0.02dB) |
|
Dynamic Range (A-weighted) |
125dB |
|
THD+N |
-113dB (0.00023%) |
|
Maximum Output Level |
+24dBu |
|
Output impedance |
200Ω |
|
耳机输出 |
|
|---|---|
|
Frequency Response |
20Hz-20kHz (±0.1dB) |
|
Dynamic Range (A-weighted) |
114dB @ 33Ω 116dB @ 300Ω 116dB @ 600Ω |
|
THD+N |
-102dB @ 33Ω -110dB @ 300Ω -110dB @ 600Ω |
|
Maximum Output Level |
+8dBu @ 33Ω +11dBu @ 300Ω +11dBu @ 600Ω |
|
Maximum Output Power |
130mW @ 33Ω 28mW @ 300Ω 14mW @ 600Ω |
|
Output impedance |
3Ω |
|
重量 |
5.6kg (12.13lbs) |
|
高度 |
88 mm (3.46"/2U) |
|
宽度 |
482mm (18.98") |
|
深度 |
325mm (12.8") |

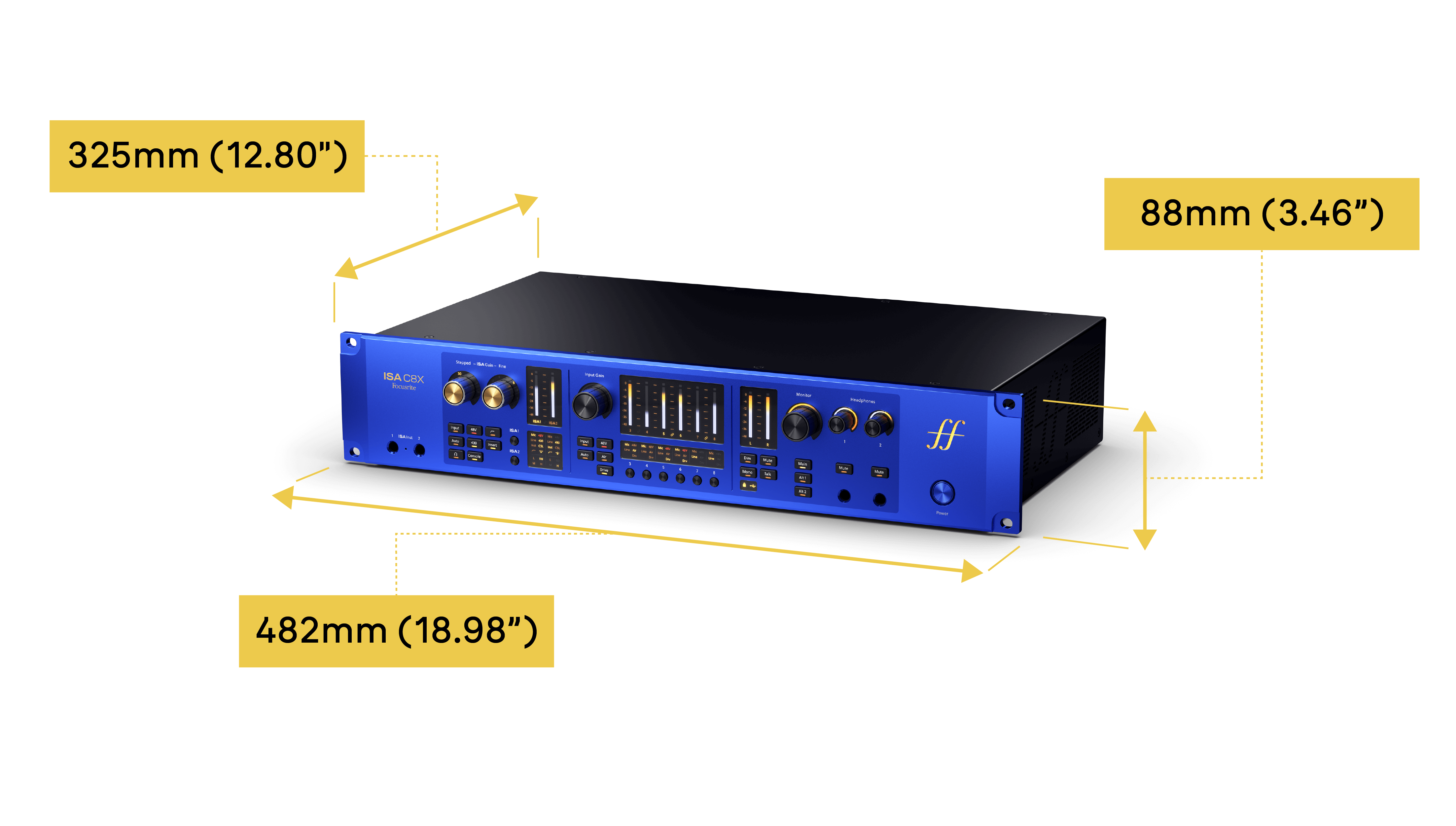

带有尺寸的 ISA C8X 示意图。
|
DAW 输入 |
输入 RCA S/PDIF 和光纤 S/PDIF |
输入 双 ADAT |
|---|---|---|
|
1 |
麦克风/线路/乐器 1 |
麦克风/线路/乐器 1 |
|
2 |
麦克风/线路/乐器 2 |
麦克风/线路/乐器 2 |
|
3 |
麦克风/线路 3 |
麦克风/线路 3 |
|
4 |
麦克风/线路 4 |
麦克风/线路 4 |
|
5 |
麦克风/线路 5 |
麦克风/线路 5 |
|
6 |
麦克风/线路 6 |
麦克风/线路 6 |
|
7 |
麦克风/线路 7 |
麦克风/线路 7 |
|
8 |
麦克风/线路 8 |
麦克风/线路 8 |
|
9 |
内录 1 |
内录 1 |
|
10 |
内录 2 |
内录 2 |
|
11 |
S/PDIF L左声道 同轴或光纤，取决于 S/PDIF 模式。 |
ADAT 1（端口 1） |
|
12 |
S/PDIF R右边声道 同轴或光纤，取决于 S/PDIF 模式。 |
ADAT 2（端口 1） |
|
13 |
ADAT 1（端口 1） |
ADAT 3（端口 1） |
|
14 |
ADAT 2（端口 1） |
ADAT 4（端口 1） |
|
15 |
ADAT 3（端口 1） |
ADAT 5（端口 1） |
|
16 |
ADAT 4（端口 1） |
ADAT 6（端口 1） |
|
17 |
ADAT 5（端口 1） |
ADAT 7（端口 1） |
|
18 |
ADAT 6（端口 1） |
ADAT 8（端口 1） |
|
19 |
ADAT 7（端口 1） |
ADAT 1（端口 2） |
|
20 |
ADAT 8（端口 1） |
ADAT 2（端口 2） |
|
21 |
ADAT 3（端口 2） |
|
|
22 |
ADAT 4（端口 2） |
|
|
23 |
ADAT 5（端口 2） |
|
|
24 |
ADAT 6（端口 2） |
|
|
25 |
ADAT 7（端口 2） |
|
|
26 |
ADAT 8（端口 2） |
|
DAW 输入 |
硬件输入 |
|
|---|---|---|
|
ADAT 模式：单一 |
ADAT 模式：双模式 |
|
|
1 |
麦克风/线路/乐器 1 |
麦克风/线路/乐器 1 |
|
2 |
麦克风/线路/乐器 2 |
麦克风/线路/乐器 2 |
|
3 |
麦克风/线路 3 |
麦克风/线路 3 |
|
4 |
麦克风/线路 4 |
麦克风/线路 4 |
|
5 |
麦克风/线路 5 |
麦克风/线路 5 |
|
6 |
麦克风/线路 6 |
麦克风/线路 6 |
|
7 |
麦克风/线路 7 |
麦克风/线路 7 |
|
8 |
麦克风/线路 8 |
麦克风/线路 8 |
|
9 |
内录 1 |
内录 1 |
|
10 |
内录 2 |
内录 2 |
|
11 |
S/PDIF L左声道 同轴或光纤，取决于 S/PDIF 模式。 |
ADAT 1（端口 1） |
|
12 |
S/PDIF R右边声道 同轴或光纤，取决于 S/PDIF 模式。 |
ADAT 2（端口 1） |
|
13 |
ADAT 1（端口 1） |
ADAT 3（端口 1） |
|
14 |
ADAT 2（端口 1） |
ADAT 4（端口 1） |
|
15 |
ADAT 3（端口 1） |
ADAT 1（端口 2） |
|
16 |
ADAT 4（端口 1） |
ADAT 2（端口 2） |
|
17 |
ADAT 3（端口 2） |
|
|
18 |
ADAT 4（端口 2） |
|
