本章节涵盖了一些关于ISA C8X的常见应用案例。通常,您的使用场景可能是这些案例的演变,您的ISA C8X如何被使用，可能也会重复案例中的这一些规则。

使用ISA C8X的输入

C8X有八个模拟音频输入端口用于连接麦克风、乐器或线路电平设备。

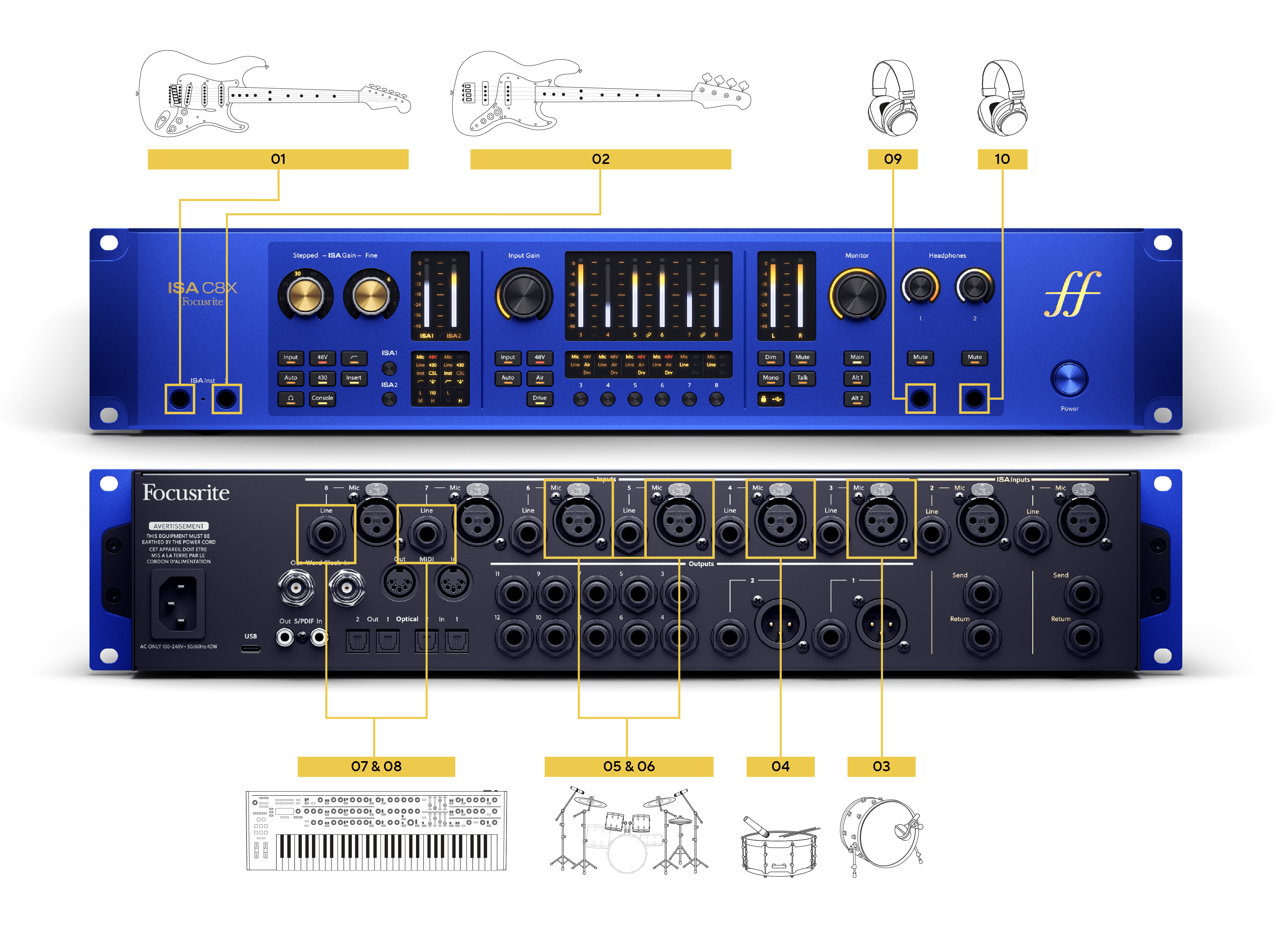

以下图表显示了如何将各种声源连接到模拟音频输入端口。


  1. 吉他 – 直接连接到前面板6.35毫米(1/4")的乐器输入端口。

  2. 贝斯 – 直接连接到前面板6.35毫米(1/4")乐器输入端口。

  3. 底鼓/低音鼓麦克风 – 连接到麦克风输入端口3。

  4. 军鼓麦克风 – 连接到麦克风输入端口4。

  5. Overhead吊顶左侧麦克风 – 连接到麦克风输入端口5。

    当您像这样连接一对overhead话筒时,根据您的麦克风技术特点,通常最好连接前置放大器以使两个通道的设置匹配,请参阅串联前置放大器。

  6. Overhead右侧麦克风 – 连接到麦克风输入端口6。

  7. 键盘/合成器左声道 – 连接到麦克风输入7。

    当您连接立体声音源(如键盘)时,通常最好连接前置放大器,以使两个通道的设置匹配,请参阅串联前置放大器。

  8. 键盘/合成器右声道 – 连接到麦克风输入端口8。

  9. 耳机输出1

  10. 耳机输出2

提示

在此示例中,我们将乐器连接到通道1和2,因为ISA前置放大器通道支持吉他/贝斯乐器的直接输入。

但是,您可能希望将ISA前置放大器保留用于其他声源,如人声麦克风或overhead话筒,并使用430 Air和Console mode模式以及可切换阻抗来提升混音中的关键元素。

在这种情况下,您可以尝试对吉他或贝斯通过使用DI盒,或通过吉他音箱，使用麦克风进行叠录。

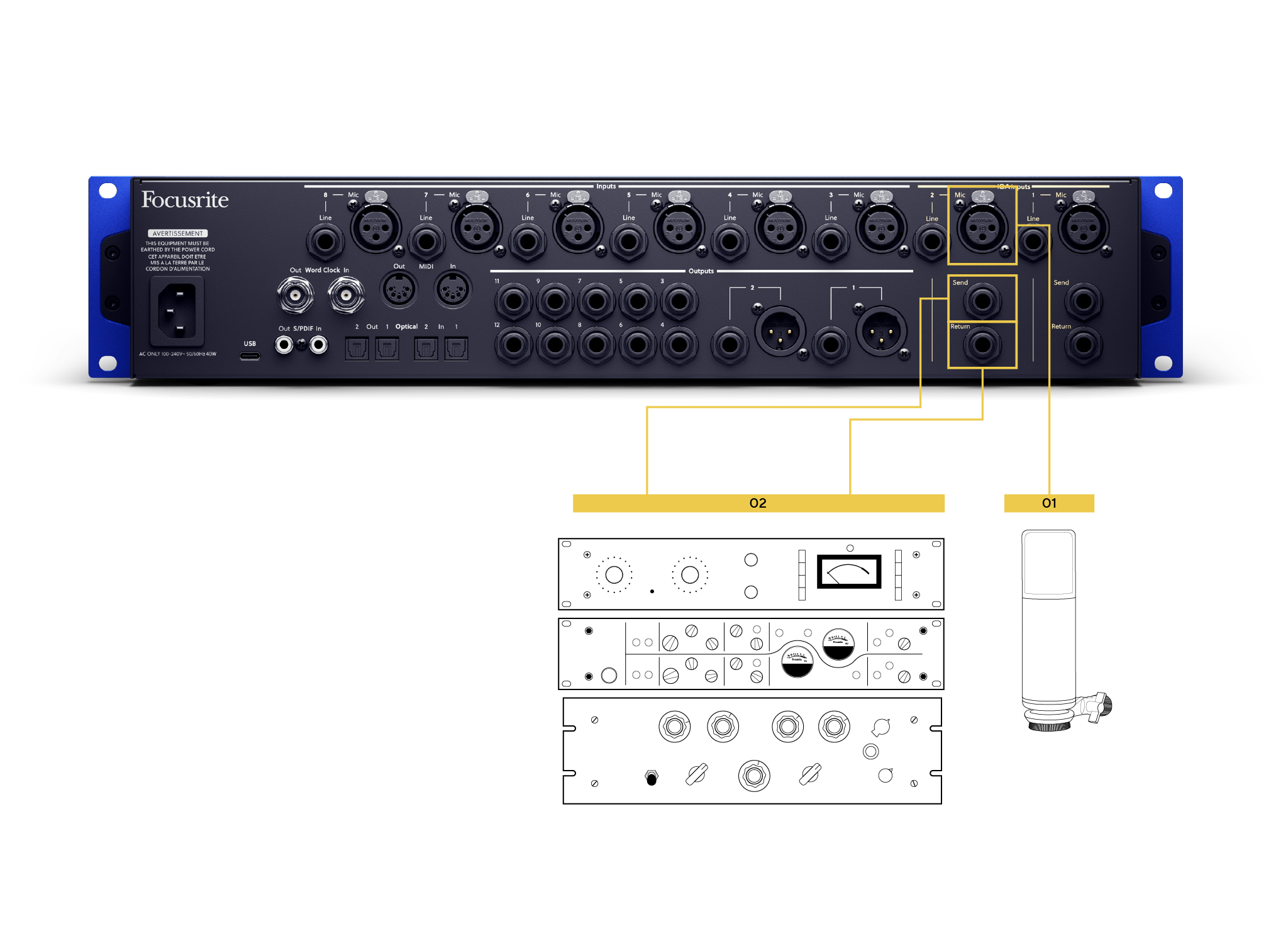

使用ISA C8X录制人声

C8X是录制人声的绝佳工具;它的两种前置放大器风格,ISA前置放大器和通道3-8,为您提供两种特特色风格。此外,每个前置放大器都有许多创意控件,您可以在音轨录制时进行测试,以获得从纯净、空灵清脆人声到沙哑、温暖、过载音色的一切效果。


  1. 人声1 – ISA前置放大器

    使用ISA前置放大器可为您提供充裕的79dB增益范围。非常适合录制从主唱人声到细腻轻柔的声音,再到使用高增益要求的动态麦克风的各种录音需要。您还可以在人声录音中实现的前置放大器设置：

    • 高通滤波器 – 高通滤波器可去除任何隆隆声和手触噪声,以避免后续在混音中使用插件处理。如果您正在与其他乐器一起录制人声,这时需从人声麦克风中过滤掉低音频率。同样,为了让您的主唱感到舒适,一个常见的做法是允许他们直接手握麦克风

    • 430 Air – 启用430 Air模式可提升人声的中高频和高频,非常适合让人声有穿透感或赋予其“空气感”。

    • Insert – 允许您从人声信号链中外接处理器。请见下文。

    • 阻抗 – 有四种阻抗设置可供尝试,您可以快速切换来定制人声音色。一般来说,低阻抗设置可为您提供更温暖的复古风格人声录音,并可减少刺耳感。高阻抗设置可保留更多高频内容,让人声录音更加突出。

    • Console – 可调节的Console 模式允许您为人声加入细腻的模拟温暖感。

  2. Insert外接功能 – Send端口和Return端口让您可以添加外部效果,如压缩器、均衡器,并使用Insert按钮切换这些效果的开启/关闭,以查看在音轨录制中您更喜欢加入什么效果。

使用ISA C8X实现高通道数量的录制

C8X有两个光纤输入和输出连接器,在44.1kHz和48kHz时,通过ADAT为您提供最多16个额外的输入和输出通道。

在这些示例中,我们展示了如何使用ADAT扩展设备或具有ADAT IO的其他音频接口扩展C8X,以实现双ADAT连接，进而录制24个通道。

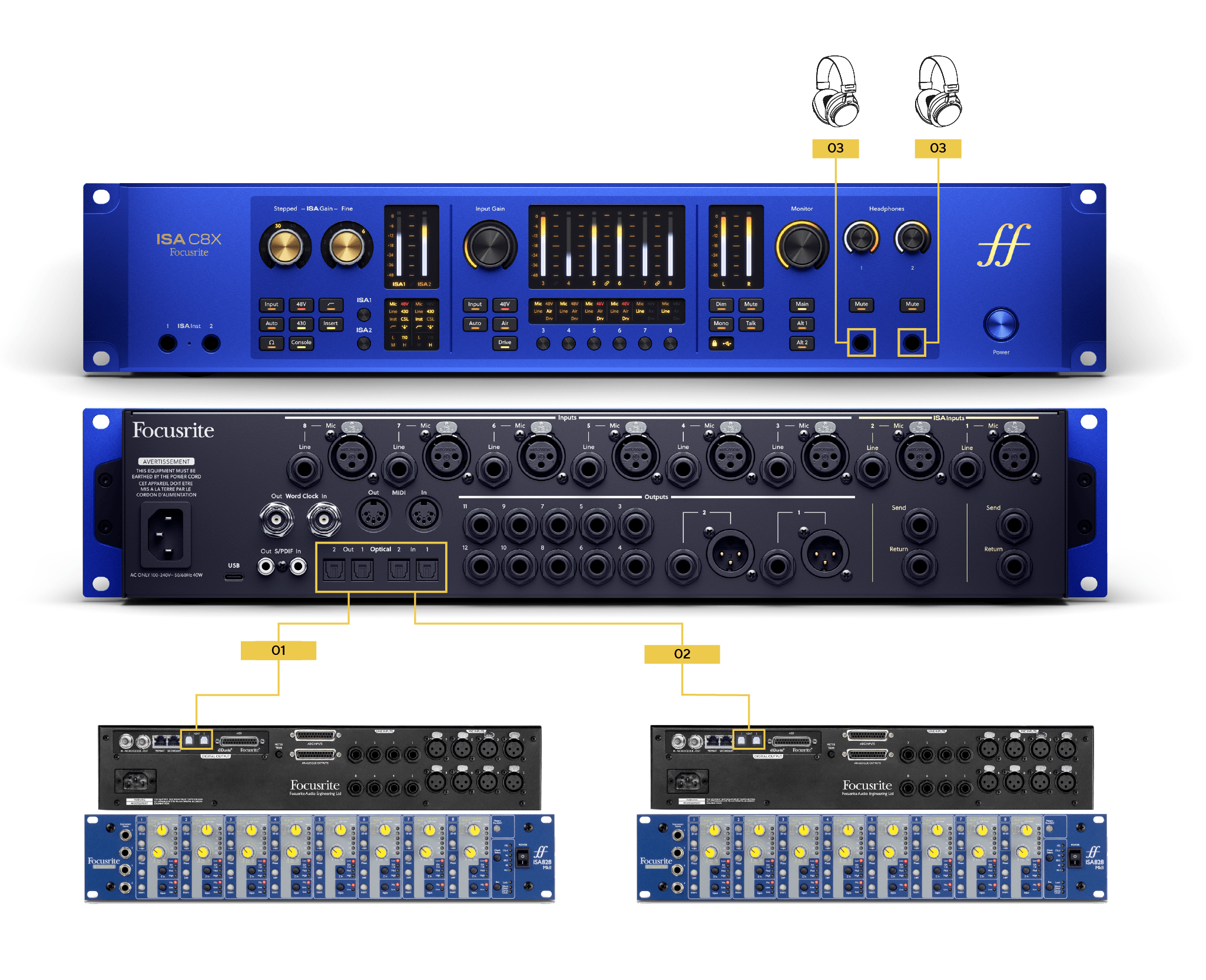

第一个示例使用了两个带有可选ISA ADN8数字卡的ISA 828 MkII,扩展C8X的16个ISA前置放大器。这为您提供合计24个前置放大器,18个是ISA前置放大器以及ISA C8X上的另外六个前置放大器。


  1. ADAT连接1:

    • 将ADAT设备A的Optical Out 1光纤输出端口连接到C8X的Optical In 1光纤输入端口。

  2. ADAT连接2:

    • 将ADAT设备B的光纤输出端口1连接到C8X的光纤输入端口2。

  3. ISA耳机信号发送端口 – 常规C8X耳机信号发送

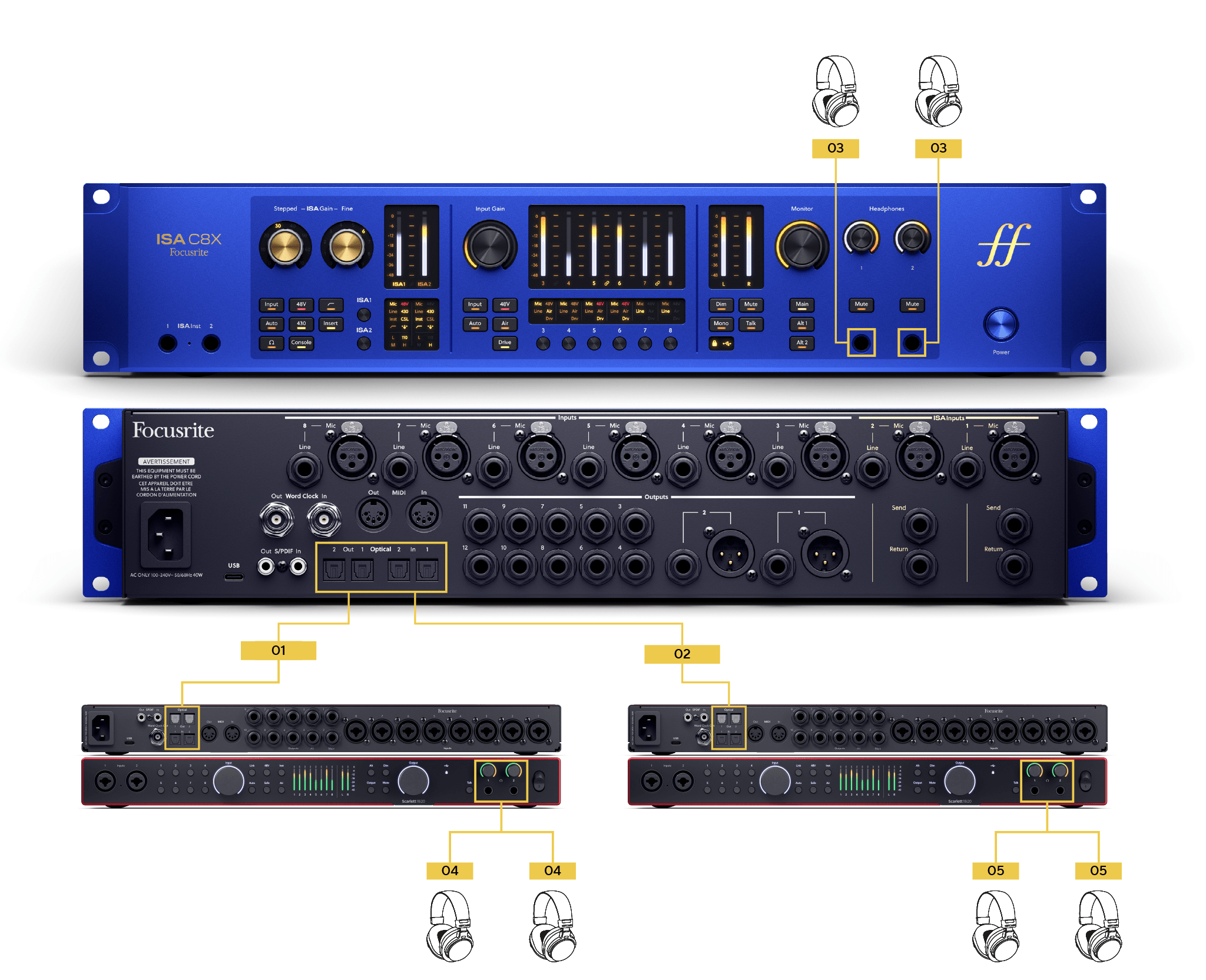

第二个示例使用了外接声卡(也许是您升级设备前的旧声卡)来替代专门的ADAT扩展设备,这可为您提供额外的耳机输出通道。在这种情况下,我们展示了两台Scarlett 18i20 4th Gen声卡,当然，您也可以使用任何其他具有ADAT I/O的声卡,但输入输出通道数量可能会有所不同。如果您的ADAT设备具有ADAT输入端口和耳机输出端口,您还可以使用它来为工程的录制提供额外可用的独立耳机混音输出。


  1. ADAT连接1:

    • 将ADAT设备A的Optical Out 1光纤输出端口连接到C8X的Optical In 1光纤输入端口。

    • 将C8X的光纤输出端口1连接到设备B的光纤输入端口1。

  2. ADAT连接2:

    • 将ADAT设备B的Optical Out 光纤输出端口1连接到C8X的Optical In 光纤输入端口1。

    • 将C8X的光纤输出端口2连接到设备B的光纤输入端口1。

  3. ISA耳机信号发送端口 – 常规C8X耳机信号发送

    通过使用双向光纤连接,这意味着我们可以在Focusrite Control 2中获得额外的耳机混音,并将这些混音从C8X发送到ADAT设备,并将该混音信号路由到ADAT设备的耳机输出端。在这种情况下,可为我们提供多达六个独立的耳机混音。

  4. ADAT发送信号耳机1和2 – 一混音信号从C8X通过其ADAT输出端口发送到外部ADAT设备的耳机输出端口。

  5. ADAT耳机发送3和4 – 从C8X通过其ADAT输出发送到ADAT设备耳机输出的混音。

计时

当您通过任何数字接口连接多台设备时,必须确保所有设备都实现数字同步。如果不同步,您可能听不到声音信号,或出现失真和故障。

在第一个示例中,最简单的方法是使用字时钟线缆。C8X和两个ISA ADN扩展卡都具有字时钟输入和输出端口以同步其内部时钟。

在第二个示例中,同步三台设备的最简单方法是在Focusrite Control 2中将ISA C8X设置为内部时钟,并将两台Scarlett 18i20设置为同步ADAT时钟。

更多信息,请查阅时钟源介绍。

使用ISA C8X的输出端口

ISA C8X有12个输出通道和三对用户可自定义的监听音箱输出组合。这种灵活性允许您以从立体声到7.1.4沉浸式的各种制式进行监听。

在这些章节中,我们已经涵盖了以三种常见监听音箱制式来使用输出通道。在所有制式中,您都可以使用Focusrite Control 2的信号路由页面配置新的监听音箱组合,并通过按下按钮在不同组合之间切换。

  • 立体声制式,带后备监听音箱组

  • 7.1环绕声

  • 7.1.4沉浸式。

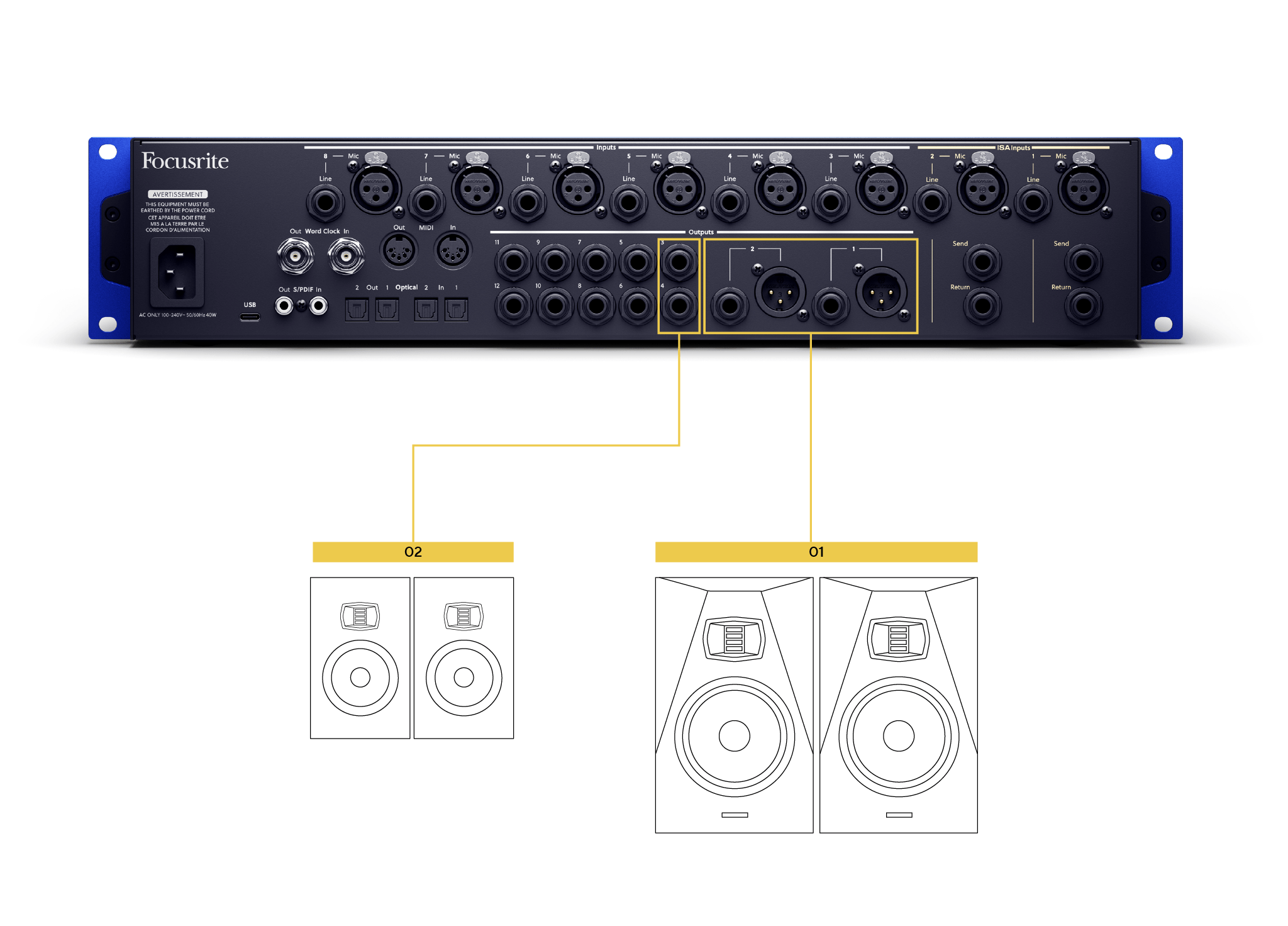

设置立体声监听


  1. 输出1和2 – 您的主监听音箱,分配使用Main音箱通道组合。

  2. 输出3和4 – 用于测试混音的后备音箱组。分配使用Alt 1通道组合。

提示

如果您只使用两对监听音箱,C8X还有另外八个输出通道可用于其他目的。例如,您可以将额外的输出通道用于效果器和外接设备,或将输出通道连接到耳机放大器。

使用Focusrite Control 2,您可以将各种混音或播放通道分配给这些输出端口,以获得额外的独立耳机混音。

设置环绕声监听

本案例显示了7.1环绕声系统以及相应的Focusrite Control 2路由页面。

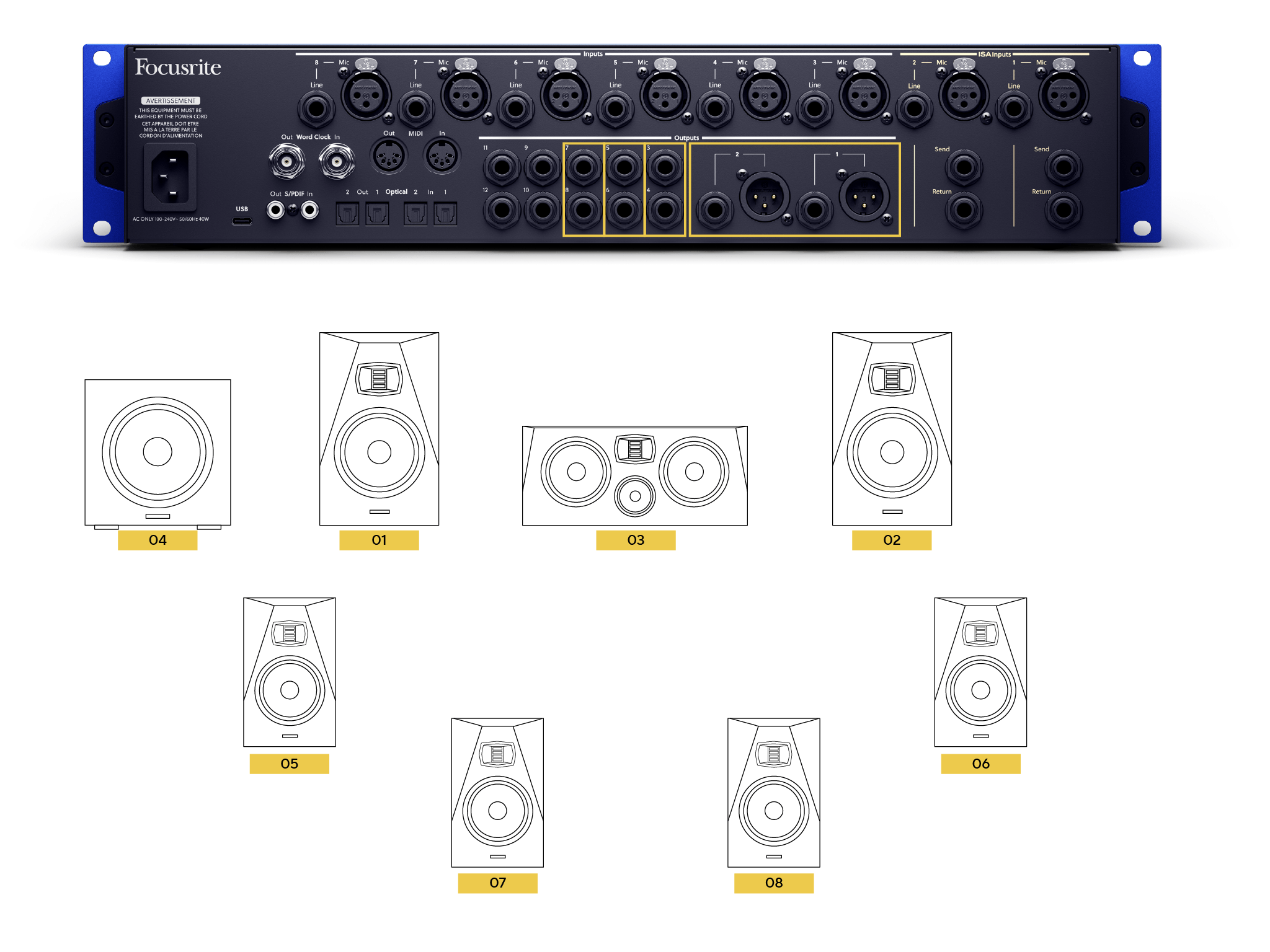

音箱连接。

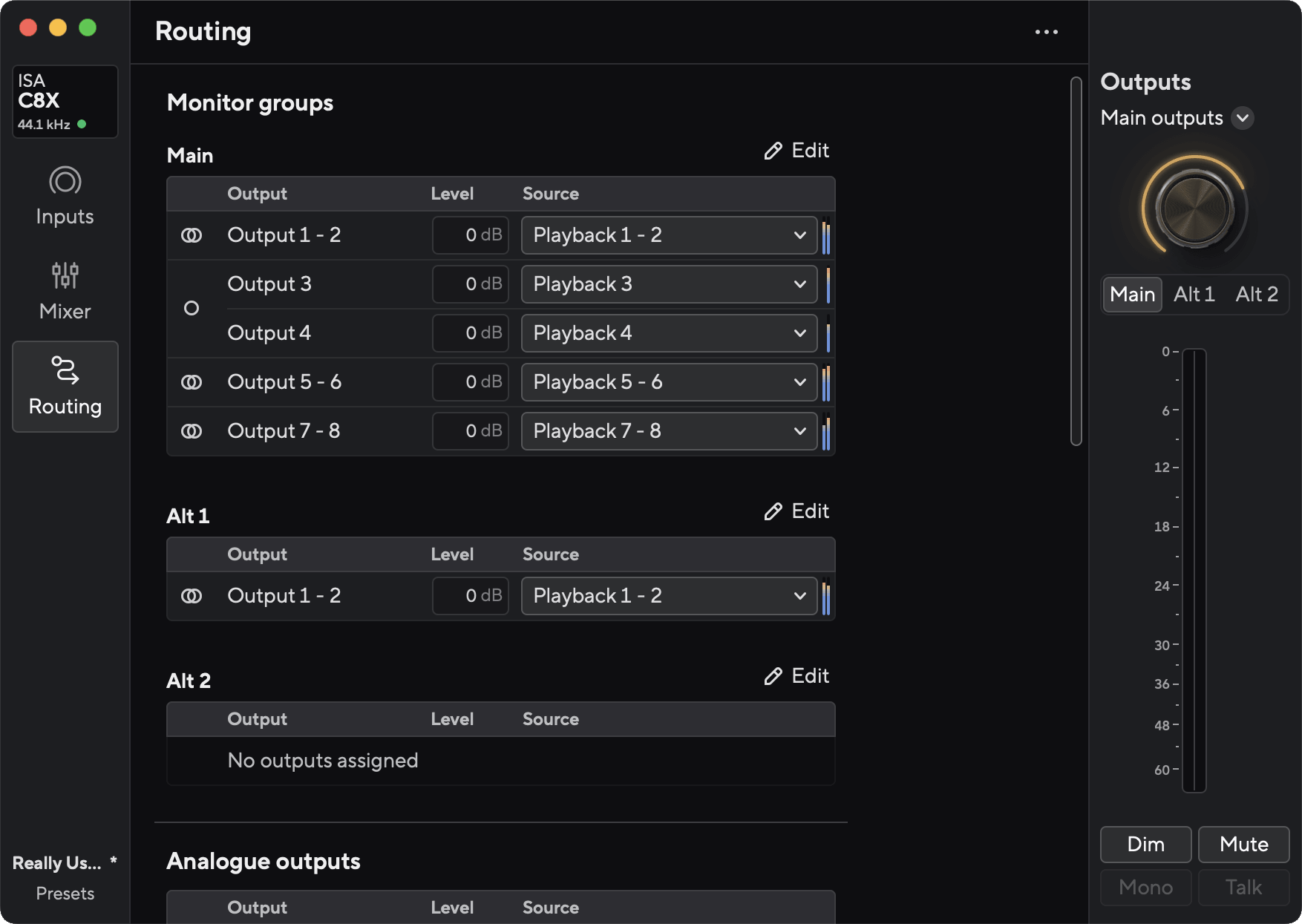

Focusrite Control 2路由页面。

7.1环绕声的通道顺序:

  1. 左(前)

  2. 右(前)

  3. 中置扬声器(单声道)

  4. LFE(低音效果)(单声道)

  5. 左环绕声

  6. 右环绕声

  7. 左后环绕声

  8. 右后环绕声

在Focusrite Control 2截图中,输出3和4是单声道的,因为它们发送信号到不属于立体声成对的扬声器里:中置扬声器和LFE扬声器。

重要

搭设环绕声扬声器制式并不像在Focusrite Control 2中设置扬声器和信号路由那么简单。您需要确保您使用的软件能够在环绕声中进行监听并进行设置。大多数DAW (数字音频工作站)都有专门用于设置监听制式的设置页面。

设置沉浸式音箱监听格式

典型的沉浸式混音应用使用:5.1.2、5.1.4、7.1.2或7.1.4扬声器制式。本例显示了7.1.4沉浸式系统以及相应的Focusrite Control 2路由页面。您可以通过减少使用的通道数量来使其适应您自己的系统。


音箱连接。


Focusrite Control 2路由页面。

7.1环绕声的通道顺序:

  1. 左(前)

  2. 右(前)

  3. 中置扬声器

  4. LFE(低音效果)

  5. 左环绕声

  6. 右环绕声

  7. 左后环绕声

  8. 右后环绕声

  9. 左顶前

  10. 右顶前

  11. 左顶后

  12. 右顶后

在Focusrite Control 2截图中,我们还配置了Alt 1和Alt 2监听输出组。Alt 1包含7.1环绕声系统的所有通道,Alt 2包含立体声监听音箱的通道。

这些监听组合允许您:

  • 使用Main监听输出组合，以7.1.4进行沉浸式混音监听。

  • 按击选择Alt 1监听输出组合，以在7.1环绕声中检查您的混音。

  • 按击选择Alt 2监听输出组合，以在立体声制式下检查您的混音。当您使用Alt 2组合时,可以按Mono按钮实现单声道模式检查您的混音。
