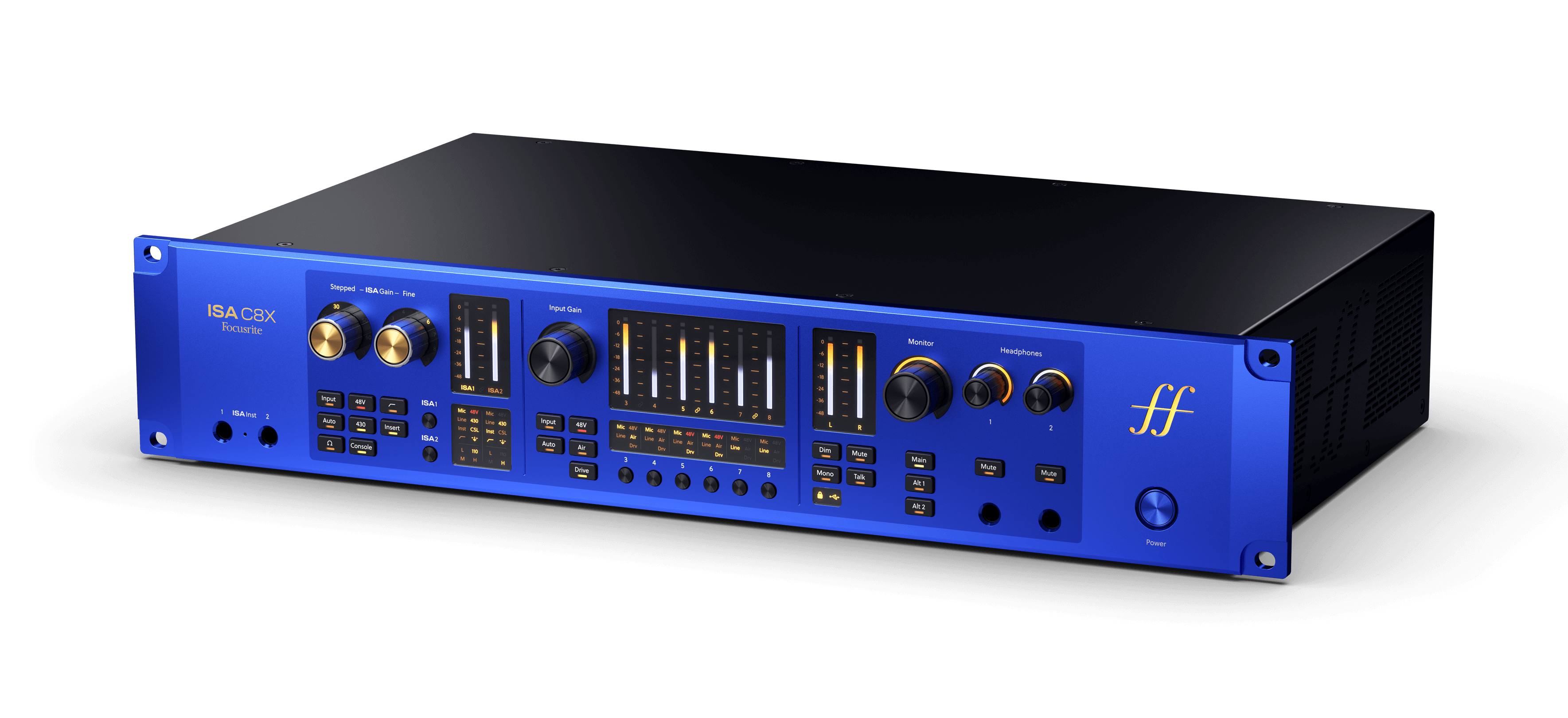

Herzlichen Glückwunsch zum Kauf Ihres ISA C8X. In dieser Bedienungsanleitung erfahren Sie alles, was für dessen Verwendung wichtig ist.
ISA C8X kombiniert die charakteristische ISA Detailtreue und Klarheit mit umfassender Fernsteuerung sowie allen analogen und digitalen Ein- und Ausgängen in Studioqualität sowie Routing- und Abruffunktionen, die für den Betrieb Ihres gesamten Setups erforderlich sind. Zwei übertragerbasierte ISA-Vorverstärker mit Lundahl-Übertragern sind mit einem neuen, vollständig analogen Konsolenmodus kombiniert. Dieser bietet variable Sättigung und Durchsetzungskraft im Bassbereich. Der 430-Air-Modus sorgt für eine Anhebung im Hochtonbereich. Zudem stehen schaltbare Impedanz, symmetrische Inserts und Hochpassfilterung zur Verfügung — alles steuerbar über die Vorderseite und über die Focusrite Control 2-Software.
-
2U-Rack-montiertes 26×28 USB-Audio-Interface
Erfassen, routen und mischen Sie Sessions jeder Größe mit 26 Eingängen und 28 Ausgängen für erstklassiges analoges und digitales Audio.
-
Zwei fernsteuerbare ISA Vorverstärker
Ausgestattet mit Lundahl LL1538 Eingangstransformatoren, die jedem Signal subtile Wärme und Fülle verleihen, sowie symmetrischen Inserts, Stepped- und Fine-Gainregler, schaltbarer Impedanz, Hochpassfilter und bis zu 79 dB Gain.
-
Analoger Ton auf Knopfdruck
Die beiden ISA-Vorverstärker verfügen über relaisgeschaltete Schaltungen, die eine variable Sättigung über den Konsolenmodus sowie eine Anhebung im Hochtonbereich mit dem 430-Air-Modus ermöglichen.
-
Sechs fernsteuerbare, ultra-rauscharme Mikrofonvorverstärker.
Sechs fernsteuerbare, extrem rauscharme Mikrofonvorverstärker. Neben den beiden ISA-Vorverstärkern stehen sechs fernsteuerbare, extrem rauscharme Focusrite-Mikrofonvorverstärker zur Verfügung, die mit 69 dB klarem, detailreichem Gain jede Nuance zuverlässig erfassen sowie über einen analogen Air-Modus und variable Drive-DSP verfügen.
-
Zwei Instrumenteneingänge an der Vorderseite
Beide werden über die Lundahl-Übertrager geroutet, was für ein konsolenähnliches Klanggefühl sorgt, und verfügen über wählbare Impedanz, um den natürlichen Klang von Gitarre, Bass und anderen Instrumenten zu verbessern. Konsolen- und 430-Air-Modus stehen hier ebenfalls zur Verfügung, um zusätzlichen analogen Charakter zu verleihen.
-
Acht dedizierte symmetrische Line-Eingänge mit festem Gain
Entwickelt für Patchbay-Setups und permanente Installationen, bietet ISA C8X feste Line-Eingänge, mit denen Sie Ihre Outboard-Ausrüstung anschließen und Umpatchen vermeiden können.
-
Stellen Sie Ihre Pegel automatisch ein
Stellen Sie Ihre Pegel automatisch ein. Aktivieren Sie Auto Gain und lassen Sie ISA C8X die Verstärkung automatisch über alle acht Vorverstärker in Sekundenschnelle einstellen, direkt über die Vorderseite oder über die Focusrite Control 2 Desktop- und Mobile-Apps.
-
Flaggschiff AD/DA-Wandlung
Nehmen Sie auf und mischen Sie mit denselben 24-Bit/192kHz AD/DA-Wandlern, die in der RedNet-Reihe von Focusrite verwendet werden, und bieten 125 dB Dynamikbereich mit 0,00022 % Klirrfaktor.
-
12 symmetrische Line-Ausgänge
Arbeiten Sie in Mono, Stereo oder bis zu 7.1.4, mit drei Monitorgruppen und Umschaltung über die Vorderseite oder per Fernsteuerung. Ein professioneller maximaler Ausgangspegel von +24 dBu passt zu den Line-Eingängen für konsistente Pegelabstimmung, mit 125 dB A-bewertetem Dynamikumfang; die Ausgänge 1 und 2 sind sowohl als XLR als auch als TRS verfügbar.
-
Zwei dedizierte Kopfhörerausgänge
Jeder mit unabhängiger Pegelsteuerung, zusätzlicher Aussteuerungsreserve und optimierter Impedanz für kraftvolle, detaillierte Wiedergabe.
-
ADAT, S/PDIF, MIDI und Word Clock
Erweitern Sie Ihr Setup mit 16 zusätzlichen Kanälen über ADAT für bis zu 24 Aufnahmekanäle mit kompatibler ADAT-fähiger Ausrüstung, plus S/PDIF-, MIDI- und Word Clock-Konnektivität.
-
Focusrite Control 2 Software und Mobile-App
Wenn die Vorderseiten-Steuerung nicht praktikabel ist, macht es Focusrite Control 2 einfach, Ihre Mischungen und Ihr Routing remote zu verwalten, zu speichern und abzurufen sowie mit geringer Latenz über mehrere angeschlossene Interfaces zu überwachen.
Anmerkung
Um diese Bedienungsanleitung im PDF-Format herunterzuladen, gehen Sie zu: downloads.focusrite.com.
Dies ist Version 2.0 der ISA C8X-Bedienungsanleitung.
-
Focusrite ISA C8X
-
USB-C-auf-C-Kabel
-
USB-A (Stecker) auf USB-C (Buchse) Adapter
-
Stromversorgungskabel (Wechselstrom) mit IEC-Anschluss
-
Vier einsteckbare Silikonfüße
The easiest way to check your computer’s operating system (OS) is compatible with your device is to use our Help Centre’s compatibility articles:
Focusrite Help Centre: Compatibility
As new OS versions become available, you can check for further compatibility information by searching our Help Centre at support.focusrite.com.
Um zu überprüfen, ob das Focusrite Control 2 von Ihrem Betriebssystem (OS) unterstützt wird, lesen Sie bitte die Kompatibilitätsartikel unseres Hilfecenters:
Focusrite-Hilfecenter: Kompatibilität
Werden neue Focusrite Control 2 oder Betriebssystemversionen (OS) verfügbar, können Sie in unserem Hilfecenter unter folgender Adresse nach weiteren Kompatibilitätsinformationen suchen:
