Anhand dieser Spezifikationen können Sie Ihr ISA C8X daraufhin prüfen, inwiefern es mit anderen Geräten betrieben werden kann. Wenn Sie mit derartigen Spezifikationen nicht vertraut sind, machen Sie sich keine Sorgen, Sie können Ihr ISA C8X auch ohne deren Kenntnis mit den meisten Geräten verwenden
Soweit möglich, messen wir alle Leistungsdaten gemäß AES17.
|
Unterstützte Abtastfrequenzen |
44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 176.4 kHz, 192 kHz |
|
Bitauflösung |
24-Bit |
|
ISA-Mikrofoneingänge |
|
|---|---|
|
Frequenzgang |
20 Hz–20 kHz (±0,4 dB) |
|
Dynamikbereich (A-gewichtet) |
117 dB |
|
THD+N |
−93 dB (0,0023 %) |
|
Rauschen EIN (A-gewichtet) |
−128 dB |
|
Maximaler Eingangspegel (bei minimaler Verstärkung) |
+16 dBu |
|
Verstärkungsbereich |
79 dB |
|
Eingangsimpedanz |
800 Ω (Niedrig) 1,4 kΩ (ISA 110), 2,4 kΩ (Mittel) 7 kΩ (Hoch) |
|
Hochpassfilter (HPF) |
75-Hz-Grenzfrequenz, 18 dB/Oktave |
|
Insert-Send und -Return |
|
|
Signal |
Symmetrisch |
|
Maximaler Ausgangspegel (Send) |
+16 dBu |
|
Maximaler Eingangspegel (Return) |
+16 dBu |
|
Mikrofoneingänge |
|
|---|---|
|
Frequenzgang |
20 Hz-20 kHz (±0,1 dB) |
|
Dynamikbereich (A-gewichtet) |
116dB |
|
THD+N |
-100 dB (0,001 %) |
|
Rauschen EIN (A-gewichtet) |
-127dB |
|
Maximaler Eingangspegel (bei minimaler Verstärkung) |
+16dBu |
|
Verstärkungsbereich |
69 dB |
|
Eingangsimpedanz |
3.2kΩ |
|
Line-Eingänge mit festem Pegel |
|
|---|---|
|
Frequenzgang |
20Hz-20kHz (±0.05dB) |
|
Dynamikbereich (A-gewichtet) |
120dB |
|
THD+N |
<-105dB (0.00056%) |
|
Maximaler Eingangspegel (bei minimaler Verstärkung) |
+24dBu |
|
Eingangsimpedanz |
20kΩ |
|
Instrumenteneingänge |
|
|---|---|
|
Frequenzgang |
20 Hz-20 kHz (±0,5 dB) |
|
Dynamikbereich (A-gewichtet) |
117dB |
|
THD+N |
-89dB (0.0036%) |
|
Maximaler Eingangspegel (bei minimaler Verstärkung) |
+15dBu |
|
Verstärkungsbereich |
79dB |
|
Eingangsimpedanz |
Low: 400kΩ, High: 1.2MΩ |
|
Line-Ausgänge |
|
|---|---|
|
Frequenzgang |
20Hz-20kHz (±0.02dB) |
|
Dynamikbereich (A-gewichtet) |
125dB |
|
THD+N |
-113dB (0.00023%) |
|
Maximaler Ausgangspegel |
+24 dBu |
|
Ausgangsimpedanz |
200 Ω |
|
Kopfhörerausgänge |
|
|---|---|
|
Frequenzgang |
20Hz-20kHz (±0.1dB) |
|
Dynamikbereich (A-gewichtet) |
114 dB @ 33 Ω 116 dB @ 300 Ω 116 dB @ 600 Ω |
|
THD+N |
-102 dB @ 33 Ω -110 dB @ 300 Ω -110 dB @ 600 Ω |
|
Maximaler Ausgangspegel |
+8 dBu @ 33 Ω +11 dBu @ 300 Ω +11 dBu @ 600 Ω |
|
Maximaler Ausgangsleistung |
130 mW @ 33 Ω 28 mW @ 300 Ω 14 mW @ 600 Ω |
|
Ausgangsimpedanz |
3Ω |
|
Gewicht |
5,6 kg (12,13 lbs) |
|
Höhe |
88 mm (3,46”/2U) |
|
Breite |
482 mm (18,98”) |
|
Tiefe |
325 mm (12,8”) |

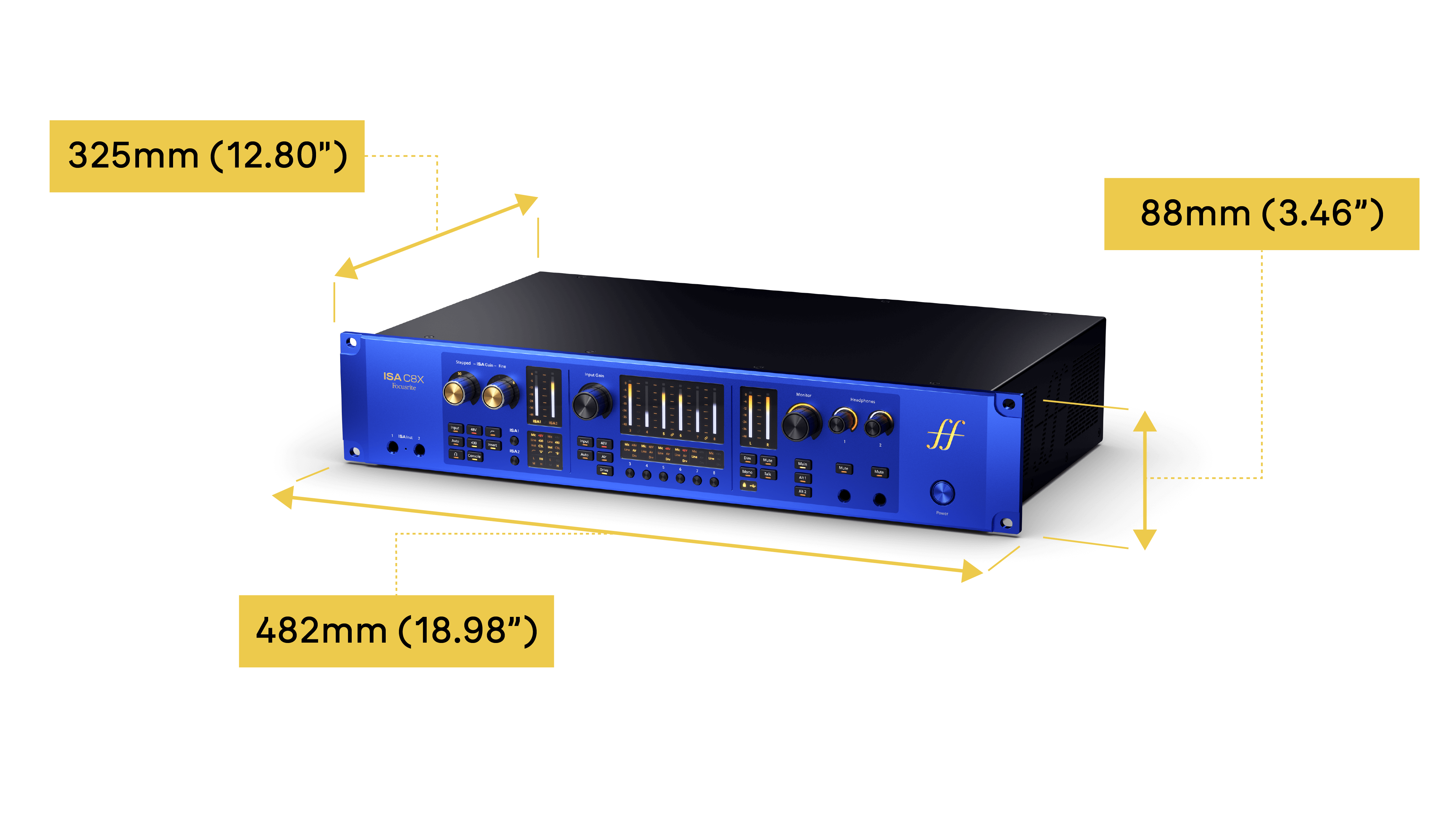

Ein Diagramm des ISA C8X mit Abmessungen.
|
DAW-Eingang |
Eingang RCA S/PDIF und optisches S/PDIF |
Eingang Dual ADAT |
|---|---|---|
|
1 |
Mic/Linie/Inst 1 |
Mic/Linie/Inst 1 |
|
2 |
Mic/Linie/Inst 2 |
Mic/Linie/Inst 2 |
|
3 |
Mic/Zeile 3 |
Mic/Zeile 3 |
|
4 |
Mic/Zeile 4 |
Mic/Zeile 4 |
|
5 |
Mic/Zeile 5 |
Mic/Zeile 5 |
|
6 |
Mic/Zeile 6 |
Mic/Zeile 6 |
|
7 |
Mic/Zeile 7 |
Mic/Zeile 7 |
|
8 |
Mic/Zeile 8 |
Mic/Zeile 8 |
|
9 |
Loopback 1 |
Loopback 1 |
|
10 |
Loopback 2 |
Loopback 2 |
|
11 |
S/PDIF L Koaxial oder optisch, je nach S/PDIF-Modus . |
ADAT 1 (Port 1) |
|
12 |
S/PDIF R Koaxial oder optisch, je nach S/PDIF-Modus . |
ADAT 2 (Port 1) |
|
13 |
ADAT 1 (Port 1) |
ADAT 3 (Port 1) |
|
14 |
ADAT 2 (Port 1) |
ADAT 4 (Port 1) |
|
15 |
ADAT 3 (Port 1) |
ADAT 5 (Port 1) |
|
16 |
ADAT 4 (Port 1) |
ADAT 6 (Port 1) |
|
17 |
ADAT 5 (Port 1) |
ADAT 7 (Port 1) |
|
18 |
ADAT 6 (Port 1) |
ADAT 8 (Port 1) |
|
19 |
ADAT 7 (Port 1) |
ADAT 1 (Port 2) |
|
20 |
ADAT 8 (Port 1) |
ADAT 2 (Port 2) |
|
21 |
ADAT 3 (Port 2) |
|
|
22 |
ADAT 4 (Port 2) |
|
|
23 |
ADAT 5 (Port 2) |
|
|
24 |
ADAT 6 (Port 2) |
|
|
25 |
ADAT 7 (Port 2) |
|
|
26 |
ADAT 8 (Port 2) |
|
DAW-Eingang |
Hardware-Eingang |
|
|---|---|---|
|
ADAT-Modus: Einzeln |
ADAT-Modus: Dual |
|
|
1 |
Mic/Linie/Inst 1 |
Mic/Linie/Inst 1 |
|
2 |
Mic/Linie/Inst 2 |
Mic/Linie/Inst 2 |
|
3 |
Mic/Zeile 3 |
Mic/Zeile 3 |
|
4 |
Mic/Zeile 4 |
Mic/Zeile 4 |
|
5 |
Mic/Zeile 5 |
Mic/Zeile 5 |
|
6 |
Mic/Zeile 6 |
Mic/Zeile 6 |
|
7 |
Mic/Zeile 7 |
Mic/Zeile 7 |
|
8 |
Mic/Zeile 8 |
Mic/Zeile 8 |
|
9 |
Loopback 1 |
Loopback 1 |
|
10 |
Loopback 2 |
Loopback 2 |
|
11 |
S/PDIF L Koaxial oder optisch, je nach S/PDIF-Modus . |
ADAT 1 (Port 1) |
|
12 |
S/PDIF R Koaxial oder optisch, je nach S/PDIF-Modus . |
ADAT 2 (Port 1) |
|
13 |
ADAT 1 (Port 1) |
ADAT 3 (Port 1) |
|
14 |
ADAT 2 (Port 1) |
ADAT 4 (Port 1) |
|
15 |
ADAT 3 (Port 1) |
ADAT 1 (Port 2) |
|
16 |
ADAT 4 (Port 1) |
ADAT 2 (Port 2) |
|
17 |
ADAT 3 (Port 2) |
|
|
18 |
ADAT 4 (Port 2) |
|
