Verwendung Ihres ISA C8X

Aktualisiert

Dieser Abschnitt behandelt einige typische Verwendungen des ISA C8X vermutlich ähnlichen Prinzipien folgen.

Verwendung der Eingänge des ISA C8X

Der C8X hat acht Analogeingänge zum Anschließen von Mikrofonen, Instrumenten oder Line-Pegel-Geräten.

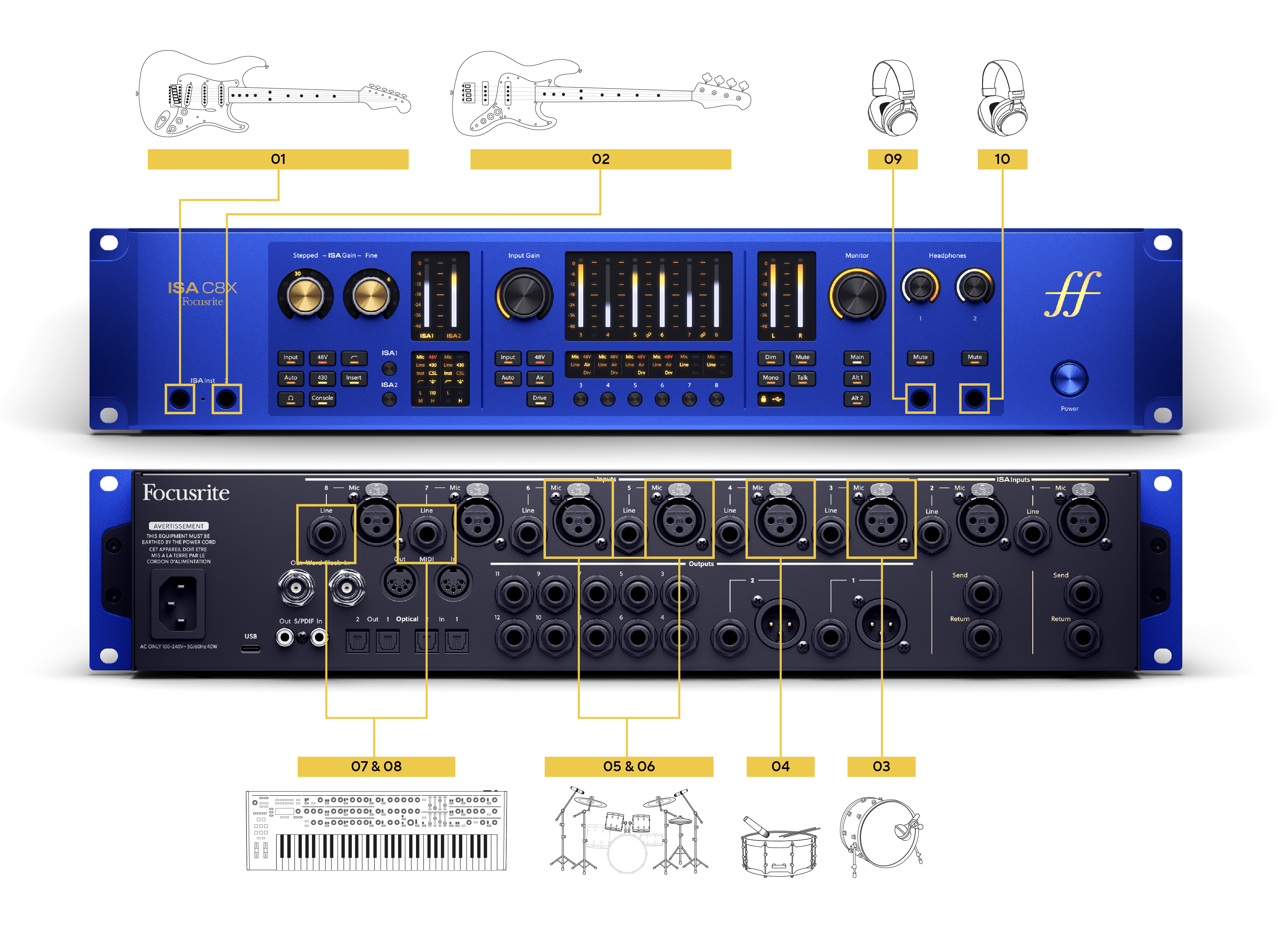

Das folgende Diagramm zeigt, wie Sie verschiedene Quellen an die Analogeingänge anschließen können.


  1. Gitarre – direkt an einen 6,35-mm-(1/4")-Klinken-Instrumenteneingang auf der Vorderseite angeschlossen.

  2. Bass – direkt an einen 6,35-mm-(1/4")-Klinken-Instrumenteneingang auf der Vorderseite angeschlossen.

  3. Kick-/Bassdrum-Mikrofon – an Mikrofoneingang 3 angeschlossen.

  4. Snaredrum-Mikrofon – an Mikrofoneingang 4 angeschlossen.

  5. Overhead-Linkes-Mikrofon – an Mikrofoneingang 5 angeschlossen.

    Wenn Sie ein Overhead-Paar wie dieses anschließen, ist es je nach Mikrofontechnik oft eine gute Idee, die Vorverstärker zu verknüpfen, damit die Einstellungen beider Kanäle übereinstimmen, siehe Vorverstärker koppeln.

  6. Overhead-Rechtes-Mikrofon – an Mikrofoneingang 6 angeschlossen.

  7. Klaviatur/Synthesizer links – an Mikrofoneingang 7 angeschlossen.

    Wenn Sie eine Stereoquelle wie eine Klaviatur anschließen, ist es oft eine gute Idee, die Vorverstärker zu verknüpfen, damit die Einstellungen beider Kanäle übereinstimmen, siehe Vorverstärker koppeln.

  8. Klaviatur/Synthesizer rechts – an Mikrofoneingang 8 angeschlossen.

  9. Kopfhörerausgang 1

  10. Kopfhörerausgang 2

Tipp

In diesem Beispiel haben wir Instrumente an die Kanäle 1 und 2 angeschlossen, da nur die ISA-Vorverstärker über Instrumenteneingänge verfügen.

Sie möchten jedoch möglicherweise die transformatorbasierten ISA-Vorverstärker für andere Instrumente wie Gesangsmikrofone oder Drum-Overheads reservieren und die Modi 430-Air und Konsole sowie die umschaltbare Impedanz verwenden, um Schlüsselelemente in Ihrem Mix hervorzuheben.

In diesem Fall könnten Sie Ihre Gitarren- oder Bass-Spuren mehrspurig aufnehmen, eine DI-Box verwenden oder über einen Verstärker aufnehmen, wenn Sie Mikrofone mit Ihren ISA-Eingängen aufnehmen möchten. Zum Beispiel,

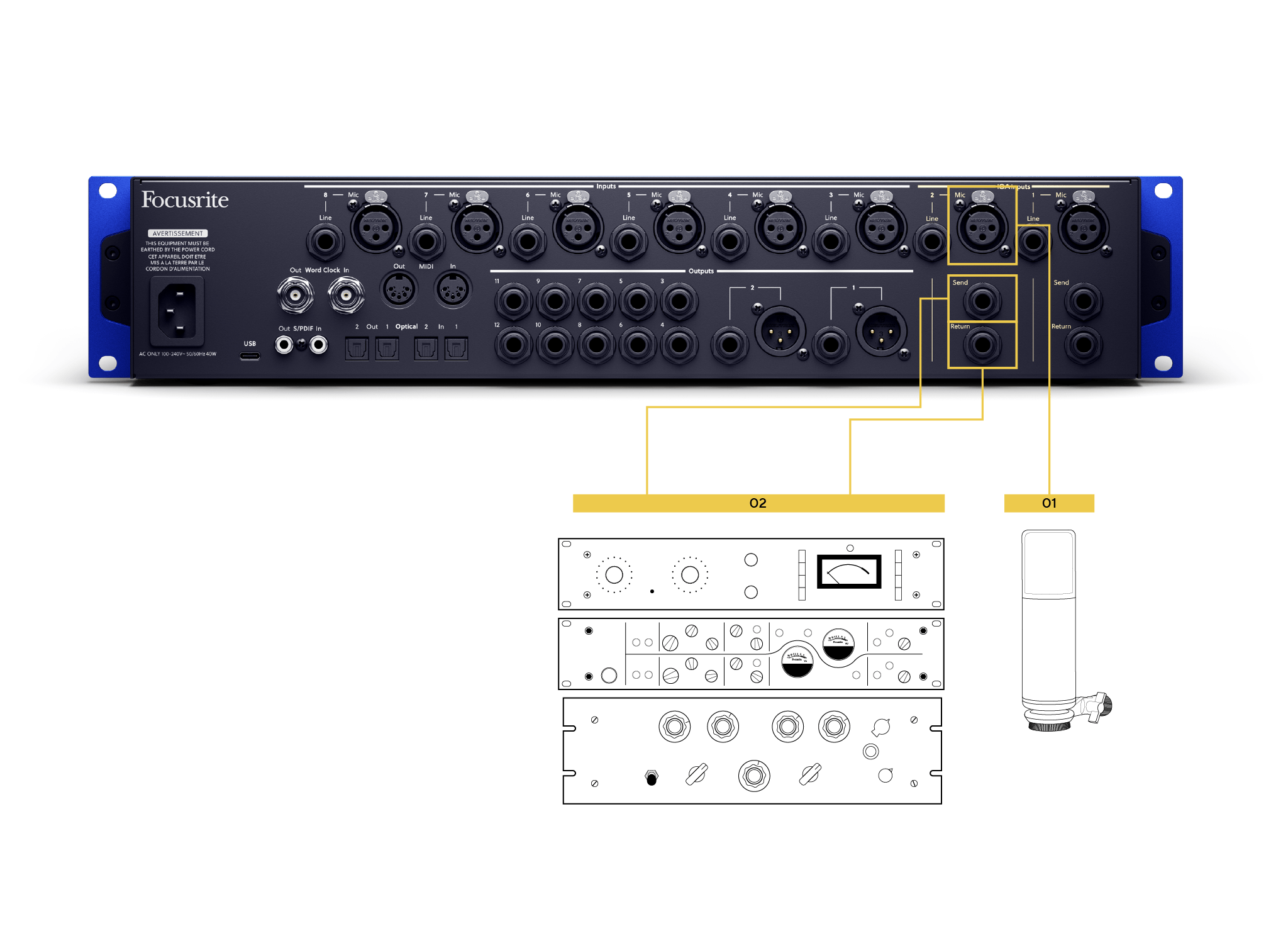

Gesang aufnehmen mit dem ISA C8X

Der C8X ist ein großartiges Werkzeug zur Gesangsaufnahme; seine zwei Vorverstärkerstile, die ISA-Vorverstärker und die Kanäle 3–8, bieten Ihnen zunächst zwei Geschmacksrichtungen. Darüber hinaus hat jeder Vorverstärker eine Reihe kreativer Steuerungen, die Sie beim Tracking testen können, um alles von makelloser, luftiger sauberer Gesangsstimme bis hin zu rauen, warmen, überzerrten Tönen zu erzielen.


  1. Vokal 1 – ISA-Vorverstärker

    Die Verwendung der ISA-Vorverstärker bietet Ihnen einen enormen Verstärkungsbereich von 79 dB. Ideal für die Aufnahme von allem, von Lead-Gesang über zarte leise Stimmen bis hin zur Verwendung dynamischer Mikrofone, die bekanntlich hohe Verstärkungsbereiche benötigen.

    • Hochpassfilter – der Hochpassfilter entfernt jegliches Rumpeln und Handhabungsgeräusche, um die spätere Verwendung von Plugins in Ihrer Mischung zu vermeiden. Wenn Sie Gesang mit anderen Instrumenten aufnehmen, filtert dies Bassfrequenzen vom Gesangsmikrofon heraus. Ebenso ist eine gängige Technik, um Ihrem Sänger ein angenehmes Gefühl zu geben, ihn das Mikrofon halten zu lassen.

    • 430-Air – die Aktivierung von 430-Air gibt Ihrem Gesang einen Auftrieb in den oberen Mitten und Hochfrequenzen, großartig, um Ihren Gesang durchdringen zu lassen oder ihm eine „luftige“ Qualität zu verleihen.

    • Insert – ermöglicht es Ihnen, die Inline-Verarbeitung Ihrer Gesangskette ein- und auszuschalten. Siehe unten.

    • Impedanz – mit vier Impedanzen zum Ausprobieren können Sie schnell Einstellungen umschalten, um Ihren Gesangsklang anzupassen. Im Allgemeinen liefern niedrige Impedanzeinstellungen eine wärmer klingende Gesangsaufnahme im Vintage-Stil oder verwenden diese, um Härte zu reduzieren. Hohe Impedanzeinstellungen bewahren mehr Hochfrequenzinhalte, sodass die Gesangsaufnahmen sich durchsetzen können.

    • Konsole – Variable Konsole ermöglicht es Ihnen, subtile analoge Wärme in Ihrem Gesang einzustellen.

  2. Insert-Kette – die Insert-Send- und Returns bedeuten, dass Sie Inline-Effekte wie Kompressoren, EQs hinzufügen und die Effekte mit der Insert-Taste ein-/ausschalten können, um beim Tracking zu sehen, was Sie bevorzugen.

Aufnehmen hoher Kanalzahlen mit dem ISA C8X

Das C8X verfügt über zwei optische Eingangs- und Ausgangsanschlüsse, die Ihnen bei 44,1 kHz und 48 kHz bis zu 16 zusätzliche Ein- und Ausgänge über ADAT ermöglichen.

In diesen Beispielen wird gezeigt, wie sich C8X mithilfe von ADAT-Erweiterungsgeräten oder einem weiteren Audio-Interface mit ADAT-Ein- und Ausgängen erweitern lässt, um über die Dual-ADAT-Verbindungen 24 Kanäle gleichzeitig aufzuzeichnen.

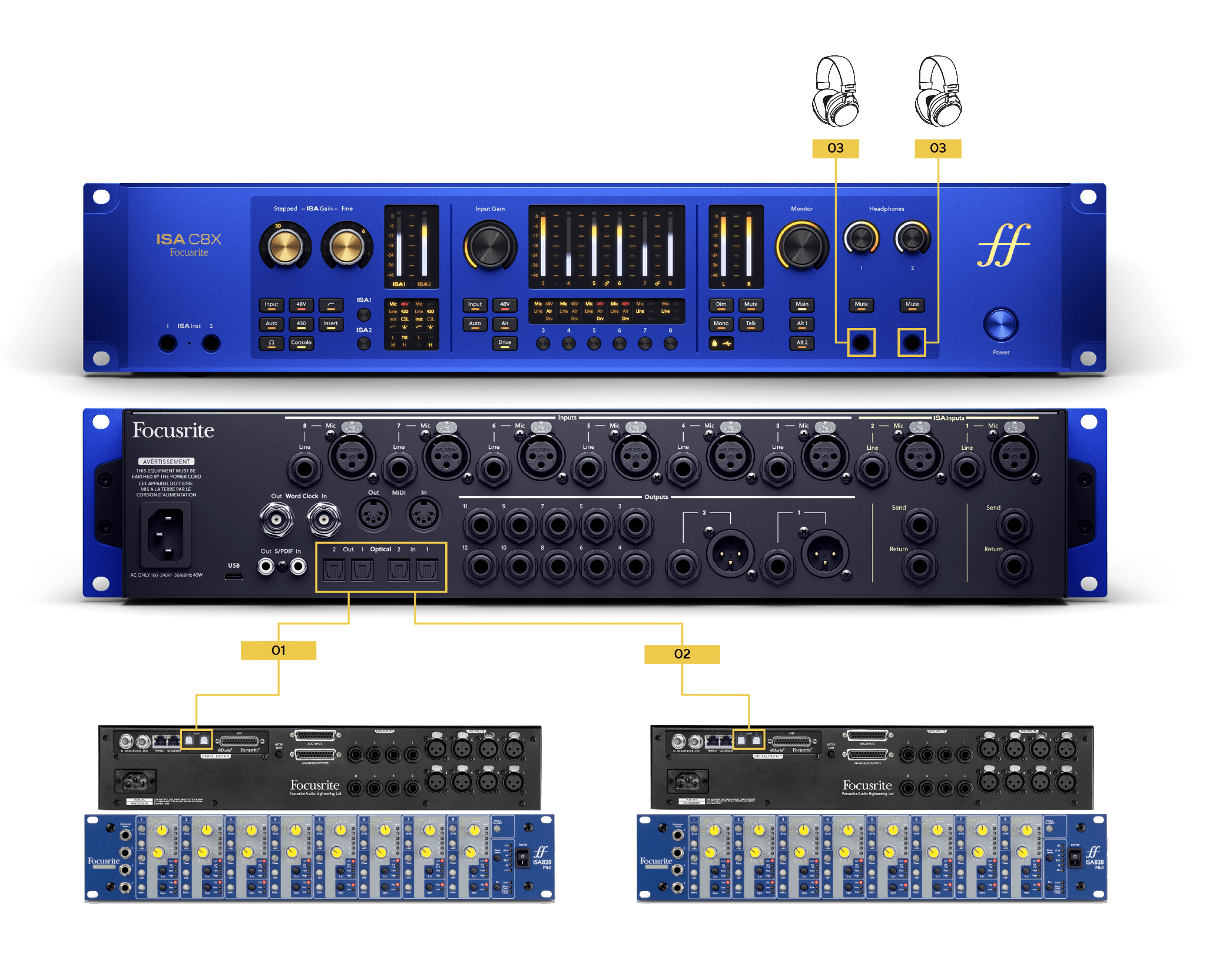

Dieses erste Beispiel erweitert das C8X um 16 transformatorbasierte ISA Preamps unter Verwendung von zwei ISA 828 MkIIs mit optionalen ISA ADN8-Digitalkarten. Dies ergibt 24 Preamps, 18 transformatorbasierte ISA Preamps und weitere sechs Preamps am ISA C8X.


  1. ADAT-Anschluss 1:

    • Verbinden Sie den optischen Ausgang 1 des ADAT-Geräts A mit dem optischen Eingang 1 des C8X.

  2. ADAT-Anschluss 2 – Verbinden Sie den optischen Ausgang 1 des ADAT-Geräts A mit dem optischen Eingang 1 des C8X.

    • Verbinden Sie den optischen Ausgang 1 des ADAT-Geräts B mit dem C8X's Optical In 2.

  3. ISA-Kopfhörersendungen – die normalen C8X Kopfhörersendungen

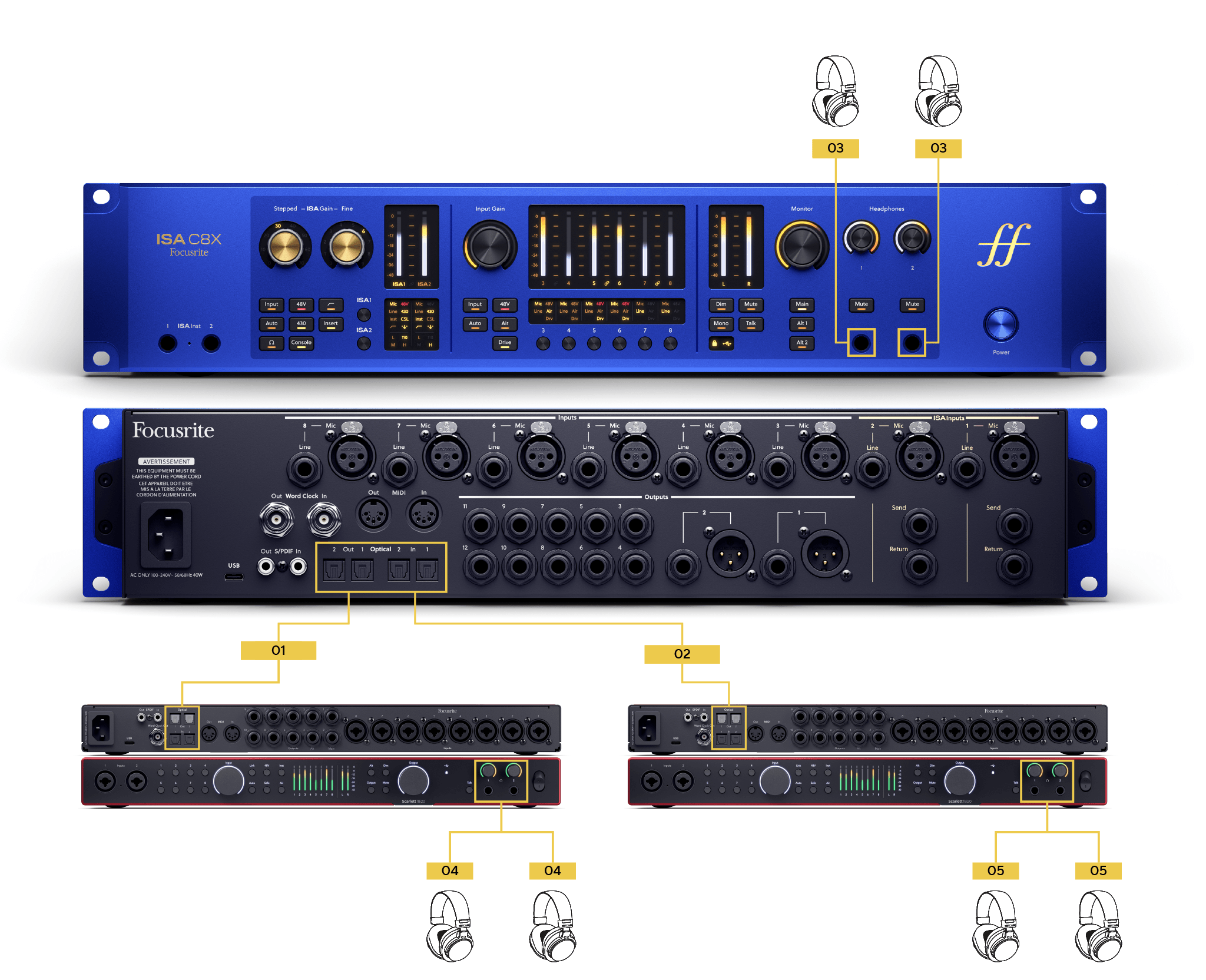

Dieses zweite Beispiel verwendet Interfaces (vielleicht ein altes Interface, von dem Sie aufgerüstet haben) anstelle von ADAT-Erweiterungsgeräten, was Ihnen zusätzliche Kopfhörerausgänge bietet. In diesem Fall haben wir zwei Scarlett 18i20 4th Gen Interfaces gezeigt, aber Sie können jedes Interface mit ADAT I/O verwenden, die Anzahl der Ein- und Ausgänge kann jedoch variieren. Wenn Ihr ADAT-Gerät ADAT-Eingänge und Kopfhörerausgänge hat, können Sie dies auch verwenden, um die verfügbaren unabhängigen Kopfhörermischungen für Ihre Session zu erweitern.


  1. ADAT-Anschluss 1:

    • Verbinden Sie den optischen Ausgang 1 des ADAT-Geräts A mit dem optischen Eingang 1 des C8X.

    • Verbinden Sie den optischen Ausgang 1 des C8X mit dem optischen Eingang 1 des C8X.

  2. ADAT-Anschluss 2:

    • Verbinden Sie den optischen Ausgang 1 des ADAT-Geräts B mit dem optischen Eingang 1 des C8X.

    • Verbinden Sie den optischen Ausgang 2 des C8X mit dem optischen Eingang 1 des C8X.

  3. ISA-Kopfhörersendungen – die normalen C8X Kopfhörersendungen

    Durch die Verwendung von bidirektionalen optischen Verbindungen können wir zusätzliche Kopfhörermischungen in Focusrite Control 2 erstellen und diese Mischungen vom C8X an das ADAT-Gerät senden und die eingehenden Mischungen zu den Kopfhörerausgängen des ADAT-Geräts routen. In diesem Fall stehen uns bis zu sechs unabhängige Kopfhörermischungen zur Verfügung.

  4. ADAT-Kopfhörersendungen 1 und 2 – eine Mischung, die vom C8X über seinen ADAT-Ausgang an den Kopfhörerausgang des ADAT-Geräts gesendet wird.

  5. ADAT-Kopfhörersendungen 3 und 4 – eine Mischung, die vom C8X über seinen ADAT-Ausgang an den Kopfhörerausgang des ADAT-Geräts gesendet wird.

Taktung

Wenn Sie Geräte über eine digitale Verbindung anschließen, müssen Sie sicherstellen, dass alle Geräte digital synchronisiert sind. Wenn Sie die Geräte nicht synchronisieren, hören Sie möglicherweise keinen Ton oder es treten Störgeräusche und Verzerrungen auf.

Im ersten Beispiel wäre der einfachste Weg die Verwendung von Word-Clock-Kabeln. Sowohl das C8X als auch beide ISA ADN-Karten verfügen über Word Clock In und Out zur Synchronisierung ihrer internen Takte.

Im zweiten Beispiel ist der einfachste Weg, die drei Geräte zu synchronisieren, das ISA C8X in Focusrite Control 2 auf Internal zu setzen und die beiden Scarlett 18i20 auf ADAT-Takt einzustellen.

Weitere Informationen finden Sie unter Taktquelle.

Verwendung der Ausgänge des ISA C8X

Das ISA C8X verfügt über 12 Ausgänge und drei benutzerdefinierbare Monitorgruppen. Diese Flexibilität ermöglicht es Ihnen, in einer Reihe von Formaten von Stereo bis 7.1.4 Immersive zu monitoren.

In diesen Abschnitten haben wir die Verwendung der Ausgänge in drei gängigen Monitorformaten behandelt. In allen Formaten können Sie die Routing-Seite von Focusrite Control 2 verwenden, um neue Monitorgruppen zu konfigurieren und per Knopfdruck zwischen ihnen zu wechseln.

  • Stereo, mit alternativen Monitoren

  • 7.1 Surround

  • 7.1.4 Immersiv.

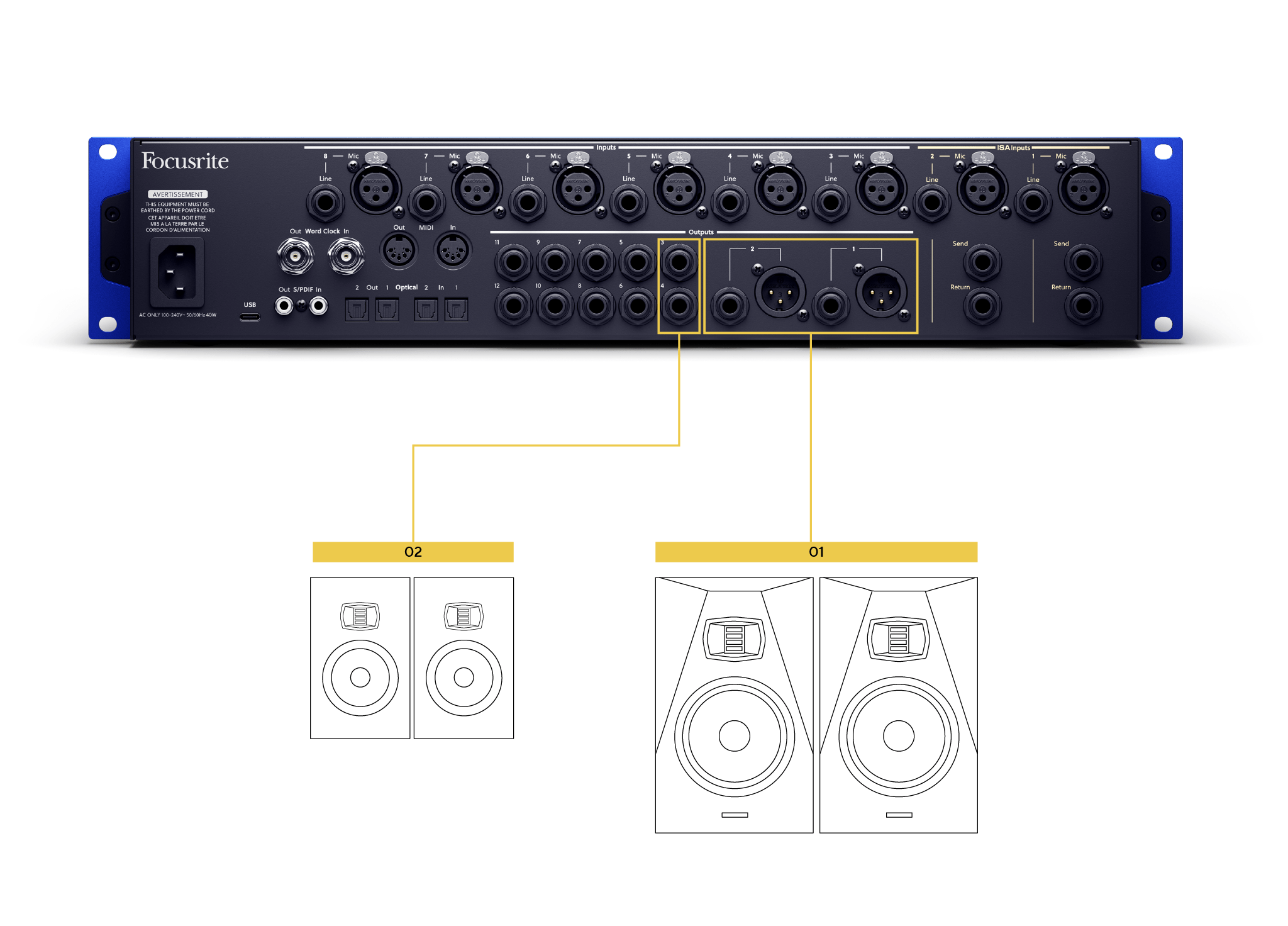

Einrichtung von Stereo-Monitoren


  1. Ausgänge 1 und 2 – Ihr Haupt-Monitorpaar, der Main-Monitorgruppe zugewiesen.

  2. Ausgänge 3 und 4 – ein alternatives Monitorpaar zum Testen Ihrer Mischungen. Der Alt 1-Monitorgruppe zugewiesen.

Tipp

Wenn Sie nur zwei Monitorpaare verwenden, hat das C8X noch acht weitere Ausgänge, die Sie für andere Zwecke verwenden können. Sie könnten beispielsweise die zusätzlichen Ausgänge für Effektsendungen und Outboard-Geräte verwenden oder die Ausgänge mit einem Kopfhörerverstärker verbinden.

Mit Focusrite Control 2 können Sie diesen Ausgängen verschiedene Mischungen oder Wiedergabekanäle zuweisen, um zusätzliche unabhängige Kopfhörermischungen hinzuzufügen.

Einrichtung von Surround-Monitoring

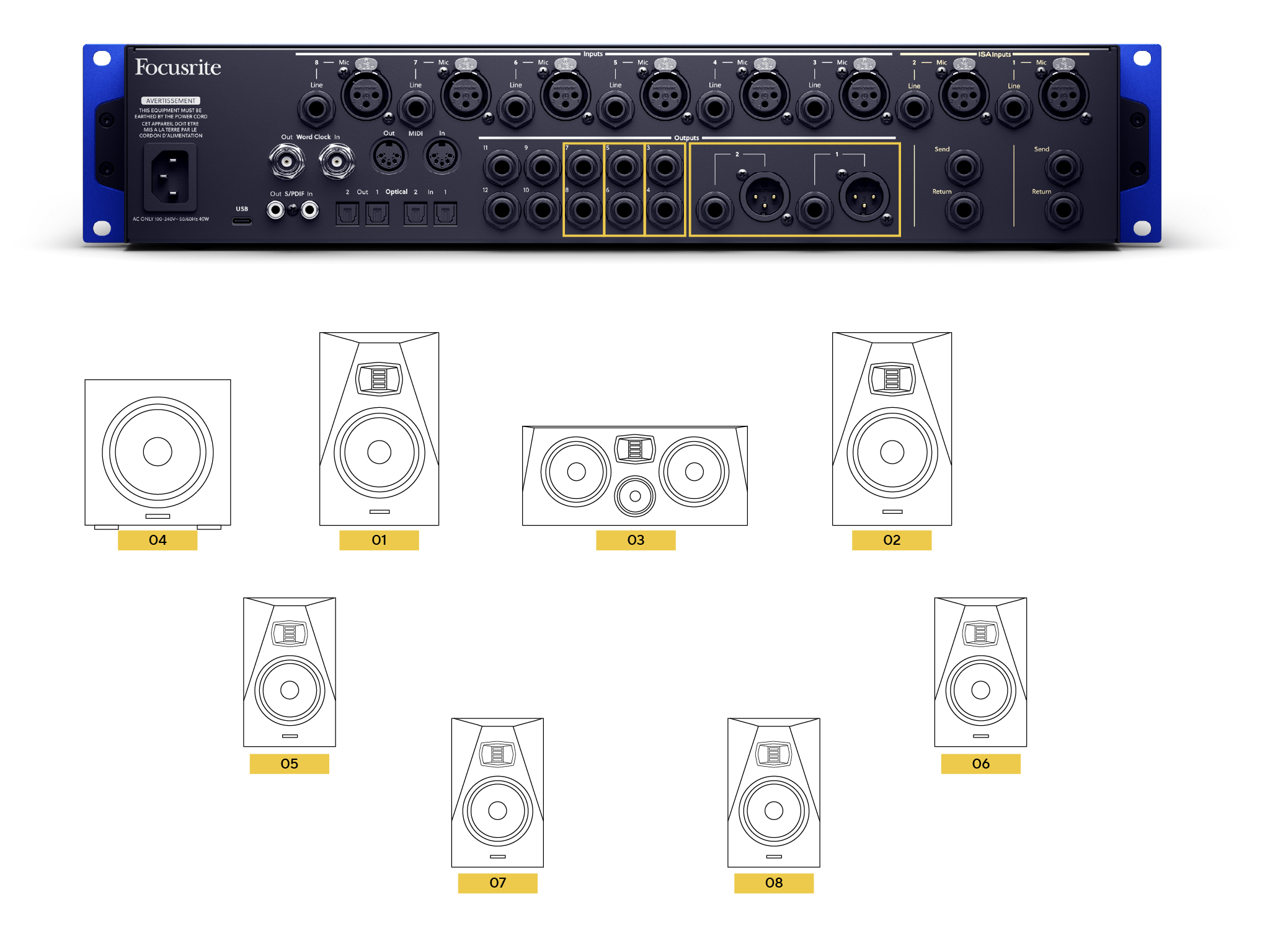

Dieses Beispiel zeigt ein 7.1-Surround-Sound-System und die zugehörige Focusrite Control 2 Routing-Seite.


Lautsprecheranschlüsse.


Focusrite Control 2 Routing-Seite.

Kanalreihenfolge für 7.1 Surround-Sound:

  1. Links (vorne)

  2. Rechts (vorne)

  3. Center-Lautsprecher (Mono)

  4. LFE (Low Frequency Effects) (Mono)

  5. Linker Surround

  6. Rechter Surround

  7. Linker hinterer Surround

  8. Rechter hinterer Surround

Im Focusrite Control 2 Screenshot sind die Ausgänge 3 und 4 Mono, da sie an Lautsprecher senden, die nicht Teil eines Stereopaars sind: den Center-Lautsprecher und den LFE-Lautsprecher.

Wichtig

Die Einrichtung eines Surround-Lautsprecherformats ist nicht so einfach wie nur die Einrichtung der Lautsprecher und des Routings in Focusrite Control 2. Sie müssen sicherstellen, dass die von Ihnen verwendete Software in der Lage ist und für das Monitoring in Surround-Sound eingerichtet ist. Die meisten DAWs haben eine Einstellungsseite, die der Einrichtung Ihres Monitorformats gewidmet ist.

Einrichtung immersiver Monitorformate

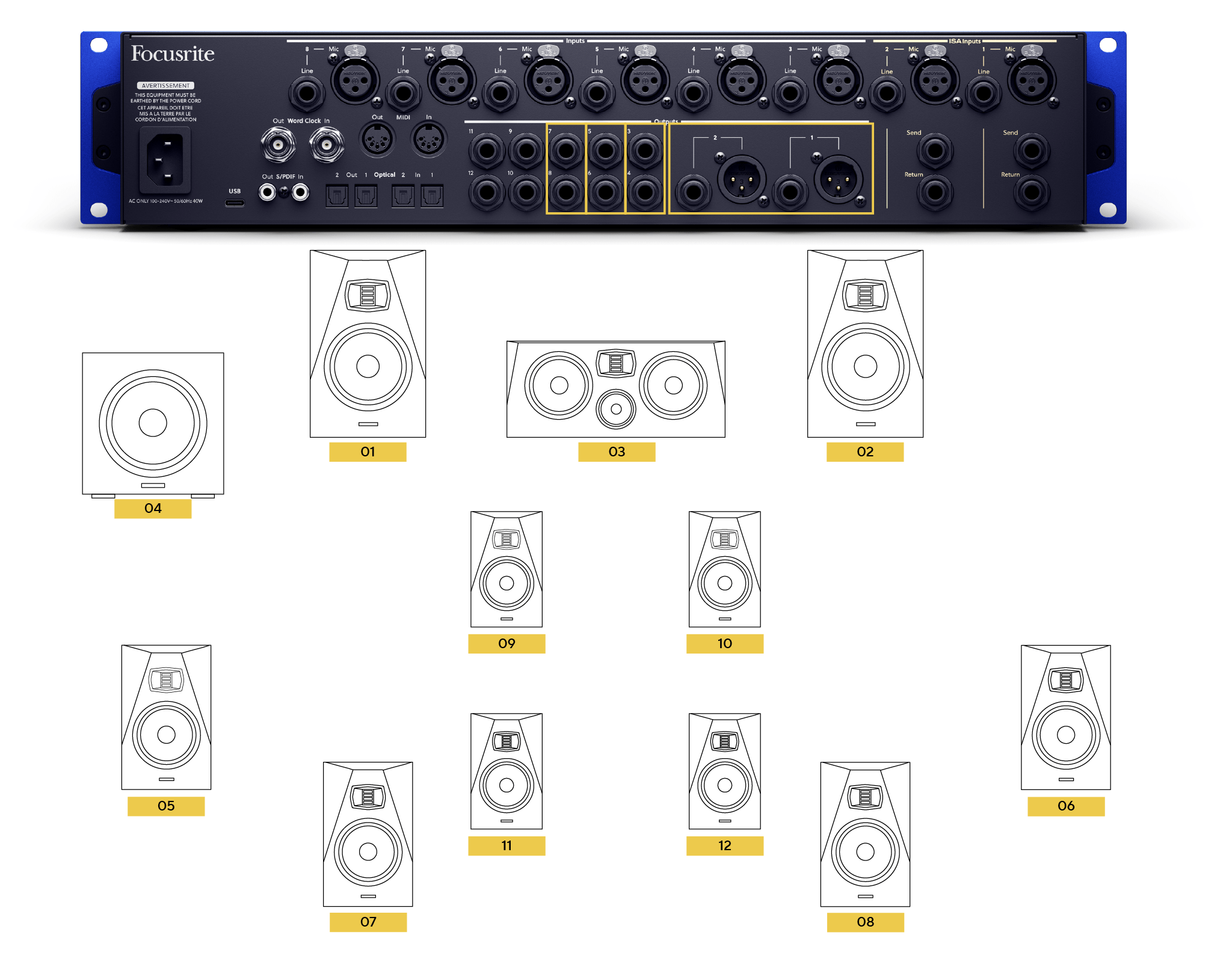

Typische Immersive-Mixing-Anwendungen verwenden: 5.1.2, 5.1.4, 7.1.2 oder 7.1.4 Lautsprecher-Setups. Dieses Beispiel zeigt ein 7.1.4 Immersive-System und die zugehörige Focusrite Control 2 Routing-Seite. Sie können dies an Ihr eigenes System anpassen, indem Sie die von Ihnen verwendeten Kanäle reduzieren.


Lautsprecheranschlüsse.

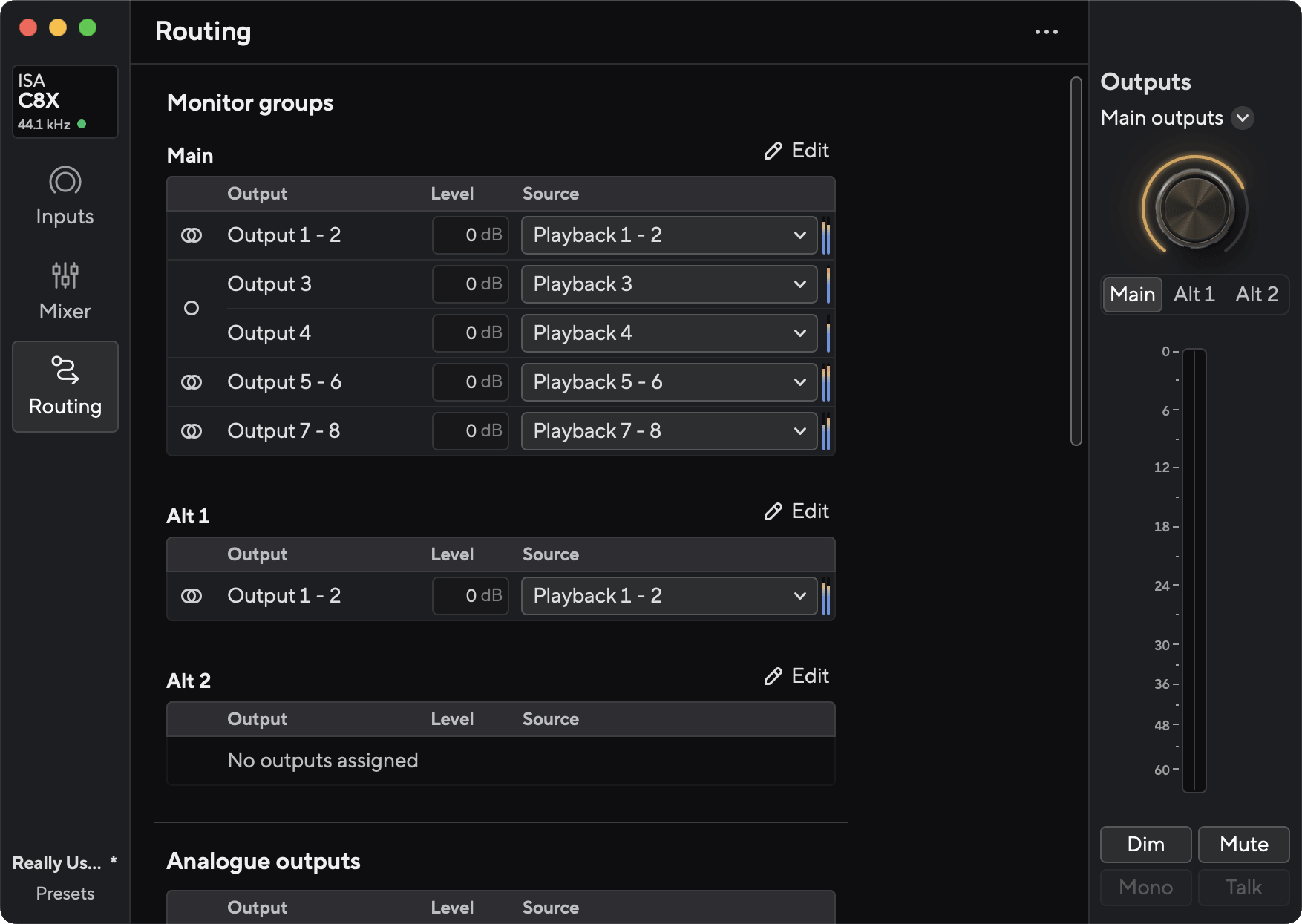

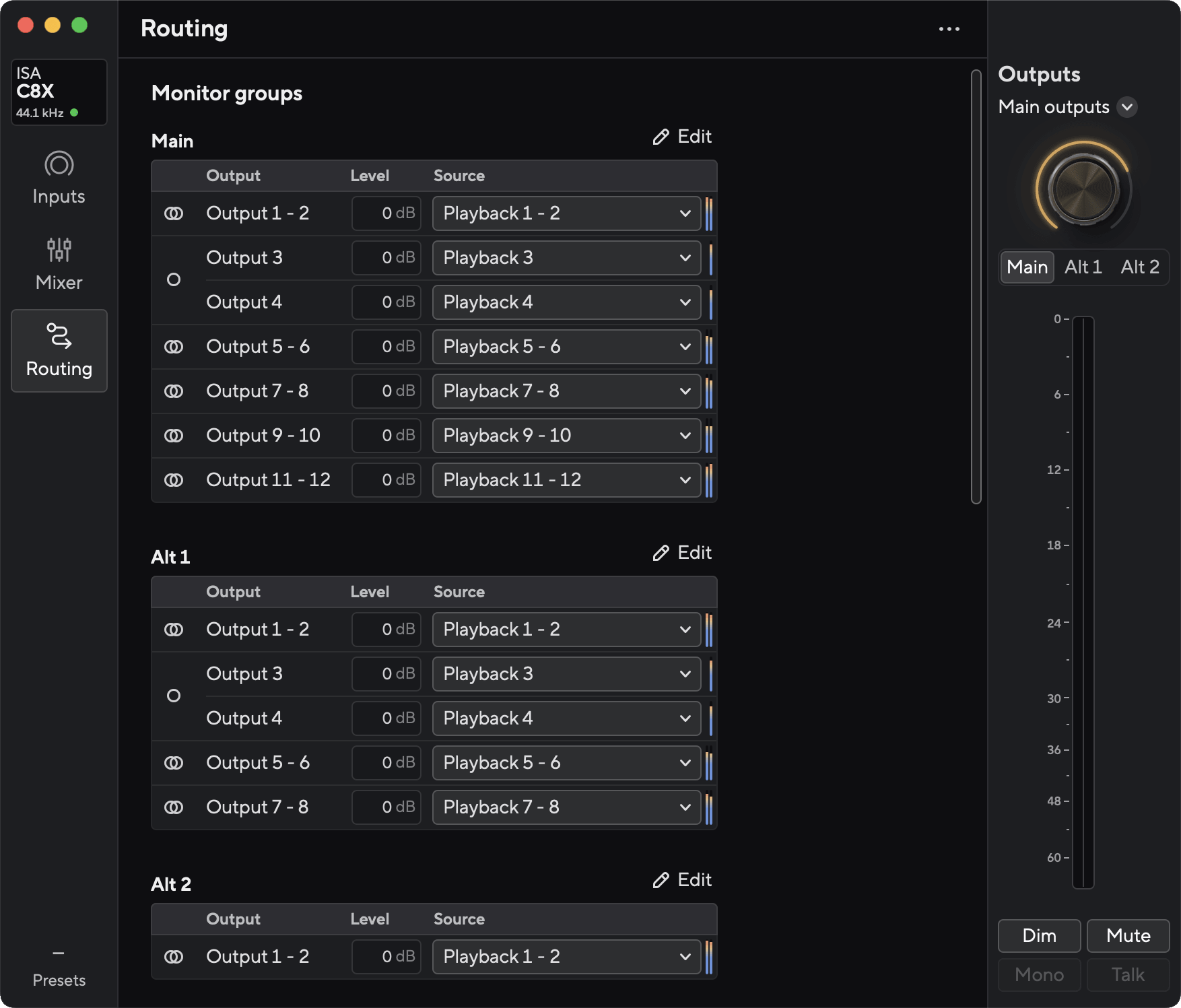

Focusrite Control 2 Routing-Seite.

Kanalreihenfolge für 7.1 Surround-Sound:

  1. Links (vorne)

  2. Rechts (vorne)

  3. Center-Lautsprecher

  4. LFE (Low Frequency Effects)

  5. Linker Surround

  6. Rechter Surround

  7. Linker hinterer Surround

  8. Rechter hinterer Surround

  9. Linker oberer vorderer

  10. Rechter oberer vorderer

  11. Linker oberer hinterer

  12. Rechter oberer hinterer

Im Focusrite Control 2 Screenshot haben wir auch die Alt 1 und Alt 2 Monitorgruppen konfiguriert. Alt 1 hat alle Kanäle eines 7.1 Surround-Sound-Systems und Alt 2 hat ein Stereo-Monitorpaar.

Diese Monitorgruppen ermöglichen Ihnen:

  • Verwenden Sie Main, um in 7.1.4 für Ihr Immersive-Mixing zu monitoren.

  • Drücken Sie Alt 1, um Ihre Mischung in 7.1 Surround-Sound zu überprüfen.

  • Drücken Sie Alt 2, um Ihre Mischung in Stereo zu überprüfen. Während Sie die Alt 2 Monitorgruppe verwenden, können Sie die Mono-Taste drücken, um Ihre Mischung in Mono zu überprüfen.
