Merci d'avoir acheté le Focusrite RedNet A16R MkII.
RedNet A16R MkII Il s'agit d'une interface rackable 1U 19 pouces dotée de 16 canaux de conversion analogique-numérique (AD) et numérique-analogique (DA), ainsi que d'une paire de canaux AES3, pour le réseau audio sur IP Dante. Le niveau de fonctionnement est commutable entre 18 dBu et 24 dBu, et des commandes de coupure du son/atténuation et de niveau sont disponibles sur chaque canal d'entrée et de sortie. Spécialement conçue pour les tournées, le son en direct et la diffusion, chaque unité offre une redondance réseau et d'alimentation, une construction robuste avec connecteurs à verrouillage, ainsi qu'une télécommande et une fonction de monitoring à distance.
Les deux connecteurs Ethernet (principal et secondaire) situés sur le panneau arrière garantissent une fiabilité réseau maximale grâce à une bascule automatique vers un réseau secondaire en cas de panne réseau. Ces ports peuvent également servir à connecter en série des unités supplémentaires en mode commuté.
Les alimentations redondantes (PSU A et B) dotées de prises d'entrée séparées sur le panneau arrière permettent de connecter une alimentation à une source d'alimentation sans interruption. L'état de chaque alimentation peut être surveillé à distance via le réseau ou depuis le panneau avant.
RedNet A16R MkII Il intègre un convertisseur de fréquence d'échantillonnage (SRC) sur la paire d'entrées AES3, permettant une prise en charge instantanée de toute source AES3, indépendamment de la fréquence d'échantillonnage ou de la synchronisation du réseau Dante. L'interface audio est assurée par quatre connexions E/S analogiques combinées DB25 standard à 8 canaux (AES59). De plus, les canaux 17 et 18* servent de canaux AES3.
Note
*En mode quadruple échantillonnage, les entrées des canaux 17 et 18 ne sont pas disponibles. L'utilisateur peut alors choisir entre : entrées analogiques 1 à 16 ou entrées analogiques 1 à 14 et AES3 15 à 16.
Les entrées/sorties Word Clock sur connecteurs BNC permettent la synchronisation du réseau Dante avec l'horloge interne ou la synchronisation d'équipements externes avec le réseau Dante. Une référence DARS peut également être utilisée via le connecteur d'entrée XLR-3.

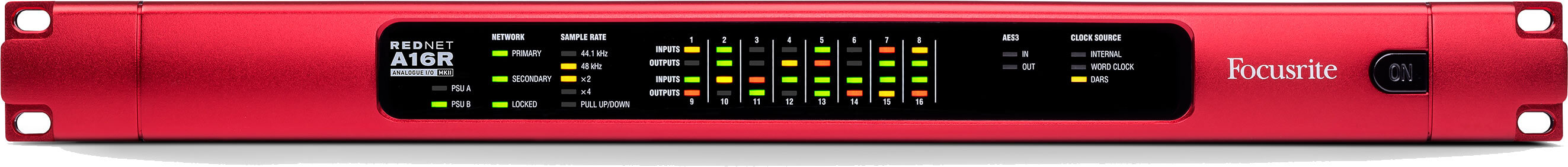

Le RedNet A16R MkII Le panneau avant contient un ensemble de LED permettant de confirmer l'état de l'alimentation, l'état du réseau, la fréquence d'échantillonnage, les sources d'horloge et la présence du signal en entrée et en sortie.
Note
Pour télécharger ce guide d’utilisation au format PDF, consultez la page suivante : downloads.focusrite.com .
Il s’agit de la version 2.0 du guide d’utilisation RedNet A16R MkII.
Il s’agit de la version 2.0 du guide d’utilisation .
