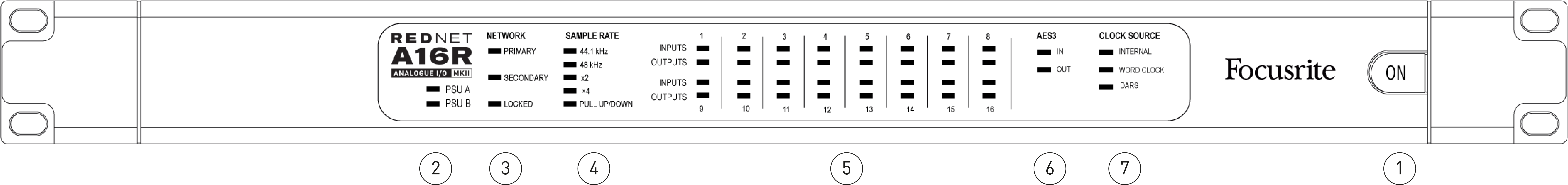

Interrupteur d'alimentation secteur
-
Indicateurs d'alimentation :
-
PSU A – S'allume lorsqu'une entrée CA est appliquée et que toutes les sorties CC sont présentes.
-
PSU B – S'allume lorsqu'une entrée CA est appliquée et que toutes les sorties CC sont présentes.
Lorsque les deux alimentations fonctionnent et disposent d'entrées CA, l'alimentation PSU A sera l'alimentation par défaut.
-
-
RedNet Indicateurs d'état du réseau :
-
PRIMAIRE – S’allume lorsque l’appareil est connecté à un réseau Ethernet actif. S’allume également pour indiquer l’activité du réseau en mode commuté.
-
SECONDAIRE – S'allume lorsque l'appareil est connecté à un réseau Ethernet actif. Ne s'allume pas en mode commuté.
-
FERMÉ – S'allume lorsqu'un signal de synchronisation valide est reçu du réseau, ou lorsque le RedNet A16R MkII L'unité est le chef de réseau. Clignote si l'horloge externe est sélectionnée mais non connectée.
-
-
RedNet Indicateurs de fréquence d'échantillonnage
Cinq indicateurs orange : 44,1 kHz, 48 kHz, x2 (multiple de 44,1 ou 48), x4 (multiple de 44,1 ou 48) et fréquence d'échantillonnage TIRER VERS LE HAUT/VERS LE BASCes indicateurs s'allument individuellement ou simultanément pour indiquer la fréquence d'échantillonnage utilisée. Par exemple, pour un réglage de 96 kHz avec résistance de tirage vers le haut ou vers le bas, les indicateurs 48 kHz, x2 et résistance de tirage vers le haut ou vers le bas s'allument.
-
Indicateurs de niveau de signal :
-
ENTRÉES – Des LED tricolores indiquent les niveaux de signal audio aux entrées du réseau :
-
Vert : Signal présent (s'allume à -42 dBFS)
-
Orange : -6 dBFS
-
Rouge : 0 dBFS
-
-
RÉSULTATS – Des LED tricolores indiquent les niveaux de signal audio aux sorties du réseau :
-
Vert : Signal présent (s'allume à -42 dBFS)
-
Orange : -6 dBFS
-
Rouge : 0 dBFS
-
Note
En fonctionnement à des fréquences d'échantillonnage quadruples, les indications des LED 15 et 16 dépendront du mode de signal sélectionné.
Mode
LED 15
LED 16
Analogue
Analogue ch 15
Analogue ch 16
AES3
AES3 Gauche
AES3 Droite
-
-
Indicateurs de présence de signal AES3
Les LED vertes indiquent la présence d'un signal AES3. DANS au réseau, et DEHORS du réseau ; chacun s'illumine à -126 dBFS.
Note
En mode d'échantillonnage quadruple, les LED IN et OUT ne s'allument pas si le mode analogique est sélectionné.
Mode
LED « IN »
LED « OUT »
Analogue
Désactivé
Désactivé
AES3
Analogique ch 15/16
Analogique ch 15/16
-
Source d'horloge
Trois indicateurs orange : Interne, Horloge des mots (Entrée BNC) et DARS (Entrée XLR-3). Le voyant allumé indique la référence d'horloge utilisée. Si la source d'horloge entrante est invalide, le voyant « Verrouillé » clignote pour indiquer que l'appareil utilise son horloge interne.
Aucun voyant ne s'allumera lorsque l'appareil fonctionnera en tant que suiveur Dante.
-

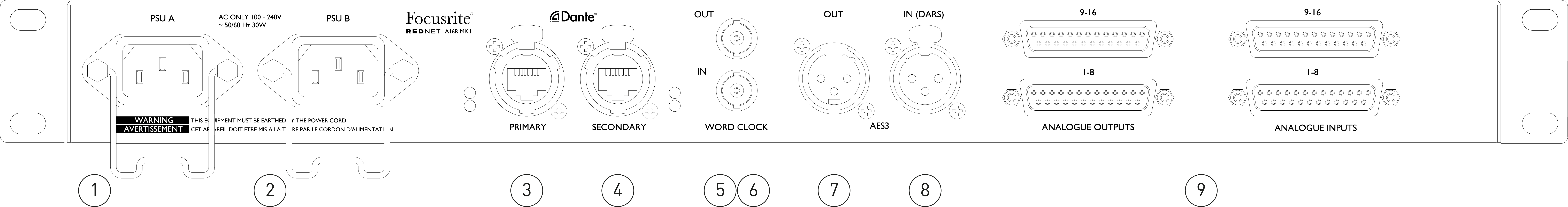

Prise secteur IEC A
Prise IEC standard pour secteur AC. RedNet A16R MkII dispose d'un bloc d'alimentation « universel », lui permettant de fonctionner sur n'importe quelle tension d'alimentation comprise entre 100 et 240 V CA
-
Prise secteur IEC B
Connecteur d'entrée pour l'alimentation secteur de secours. L'alimentation B reste en veille mais prendra automatiquement le relais en cas de panne de l'alimentation A ou de perte de son alimentation principale.
Si une alimentation sans interruption (UPS) est disponible, il est recommandé de l'appliquer à l'entrée B.
-
Port réseau principal
Connecteur RJ45 etherCON pour le réseau Dante. Utilisez des câbles réseau standard Cat 5e ou Cat 6 pour la connexion. RedNet A16R MkII au commutateur réseau Ethernet. À côté de chaque prise réseau se trouvent des LED qui s'allument pour indiquer une connexion réseau valide et une activité réseau.
-
Port du réseau secondaire
Connexion réseau Dante secondaire utilisant deux liaisons Ethernet indépendantes (mode redondant) ou un port supplémentaire sur un commutateur réseau intégré du réseau principal (mode commuté).
-
Word Clock Out
Fournit une sortie de la référence d'horloge système choisie (peut être commutée entre la fréquence de base et la fréquence du réseau).
-
Horloge Word dans
Permet la synchronisation du réseau Dante avec l'horloge système.
-
Sortie AES3
Sortie AES3 permanente de la paire de canaux audio 17-18.
En mode d'échantillonnage quadruple, les canaux 17-18 deviennent des copies des canaux 15-16. La sortie est toujours disponible en mode AES3 ou analogique.
-
AES3 dans
Source AES3 pour les canaux 17 et 18. Peut également servir de source d'horloge lorsqu'elle est alimentée par un signal AES3 ou DARS (signal de référence audio numérique – horloge distribuée AES3 conforme à la norme AES11). Sélectionnable par logiciel.
-
Connecteurs analogiques DB25
Entrées et sorties analogiques sur connecteurs DB25 femelles ; huit canaux par connecteur. Câblage conforme à la norme analogique AES59 (également connue sous le nom de norme Tascam).

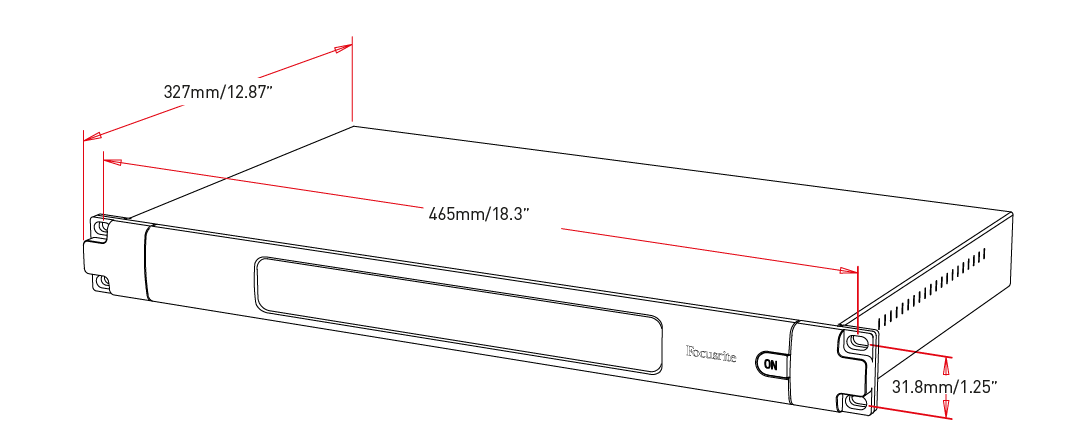

RedNet A16R MkII nécessite 1U d'espace rack vertical. Prévoyez une profondeur supplémentaire de 75 mm de rack derrière l'unité pour permettre le passage des câbles.
RedNet A16R MkII pèse et pour les installations dans un environnement fixe (par exemple, un rack de studio), les montages en rack du panneau avant* fourniront un support adéquat. Cependant, si l'unité doit être utilisée dans une situation mobile (par exemple, un flight-case pour les tournées, etc.), il est recommandé d'utiliser des rails de support latéraux ou des étagères à l'intérieur du rack.
Important
*Utilisez toujours des boulons et des écrous cage M6 spécialement conçus pour les racks d'équipement de 19 pouces. Une recherche sur Internet utilisant l'expression « écrous cage M6 » révélera les composants appropriés.
Le refroidissement est assuré par des ventilateurs latéraux. Ces ventilateurs sont peu rapides et silencieux.
Note
La température ambiante maximale de fonctionnement est 45 °C/113 °F.
La ventilation s'effectue par des fentes situées de part et d'autre du boîtier. Ne pas monter RedNet A16R MkII Placez-le immédiatement au-dessus de tout autre équipement générant une chaleur importante, comme un amplificateur de puissance. Veillez également à ce que, lors du montage en rack, les aérations latérales ne soient pas obstruées.
RedNet A16R MkII est alimenté sur secteur. Il intègre des alimentations « universelles » qui peuvent fonctionner sur n'importe quelle tension secteur CA de 100 V à 240 V. Les connexions CA se font via des connecteurs IEC standard à 3 broches sur le panneau arrière.
Lorsque les alimentations A et B sont toutes deux connectées, l'alimentation A devient l'alimentation par défaut et consomme donc plus de courant que l'alimentation B. Si une alimentation secteur de secours est fournie par un onduleur, il est recommandé de la connecter à l'entrée B.
Des câbles IEC compatibles sont fournis avec l'appareil ; ceux-ci doivent être terminés par des fiches secteur du type approprié à votre pays.
La consommation électrique CA du RedNet A16R MkII est 41 W.
Note
Il n'y a pas de fusibles RedNet A16R MkII ou d'autres composants remplaçables par l'utilisateur de tout type. Veuillez signaler tous les problèmes de maintenance à l'équipe de support client (voir Assistance client et service après-vente des unités).
