RedNet Control 2 est Focusriteapplication logicielle personnalisable de pour le contrôle et la configuration RedNet et les interfaces de la gamme Rouge. Le système affiche une image pour chaque unité matérielle, indiquant ses niveaux de contrôle et ses paramètres de fonction, les indicateurs de signal, ainsi que les indicateurs d'état critiques pour les alimentations, l'état de l'horloge et les connexions réseau primaire/secondaire.
Vous pouvez trouver le guide de l'utilisateur pour RedNet Control 2 ici:
Consultez la section « Contrôle de l'appareil » pour plus de détails sur le fonctionnement et la configuration de l'appareil à l'aide du logiciel.

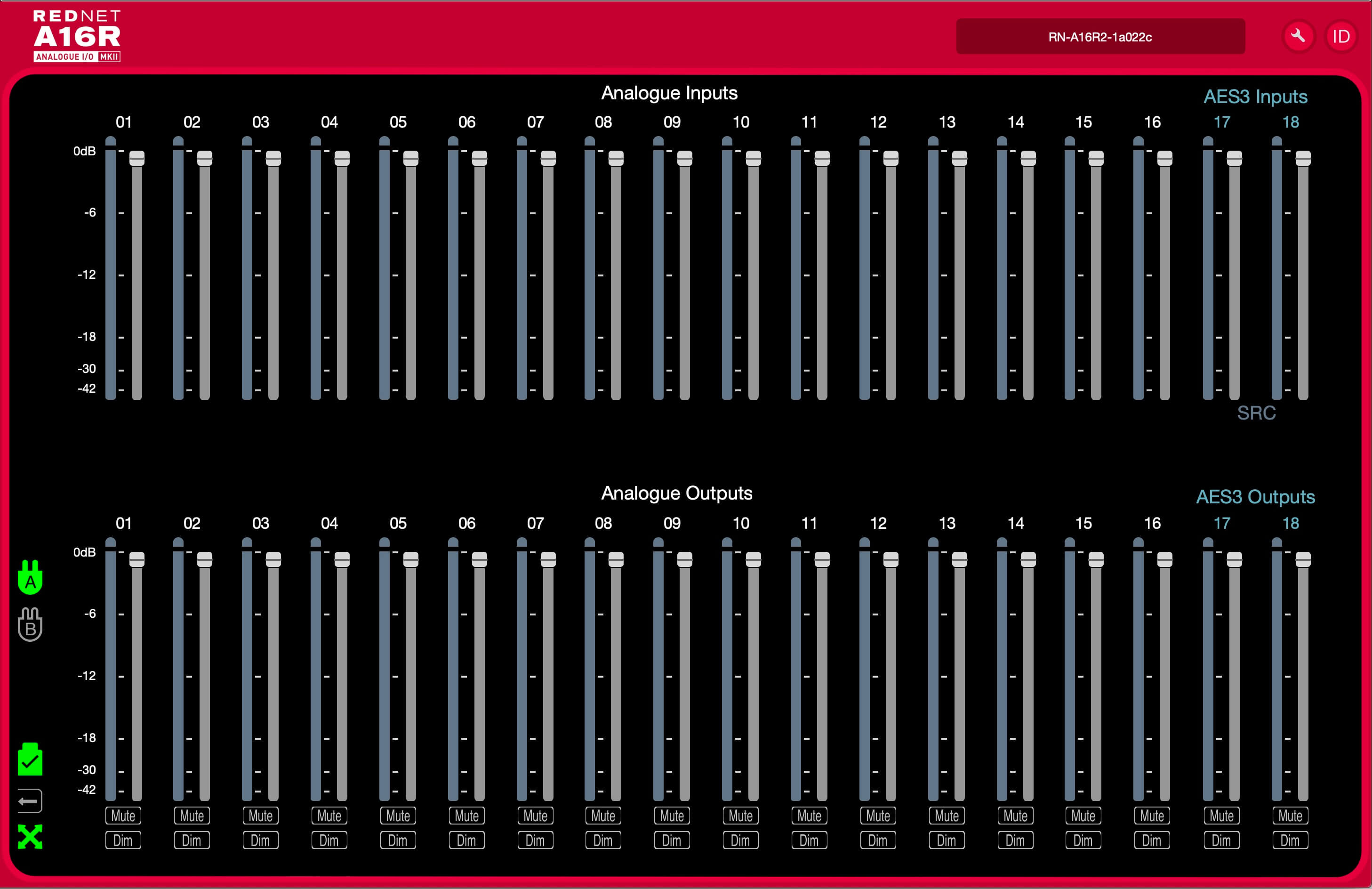

L'interface graphique à onglet unique pour le RedNet A16R MkII L'unité est indiquée ci-dessous :
L'image montre les curseurs de contrôle de niveau, les indicateurs de niveau et les boutons Muet/Atténuation pour chacune des 18 entrées et sorties.
Les icônes d'état des alimentations et du réseau sont affichées à gauche.
Lorsque vous ajoutez un RedNet A16R MkII dans un onglet contenant six ou douze appareils, les commandes graphiques sont séparées en trois pages : « Compteurs », « Entrées » et « Sorties », avec les E/S divisées en canaux 1-8 ou 9-18.
|

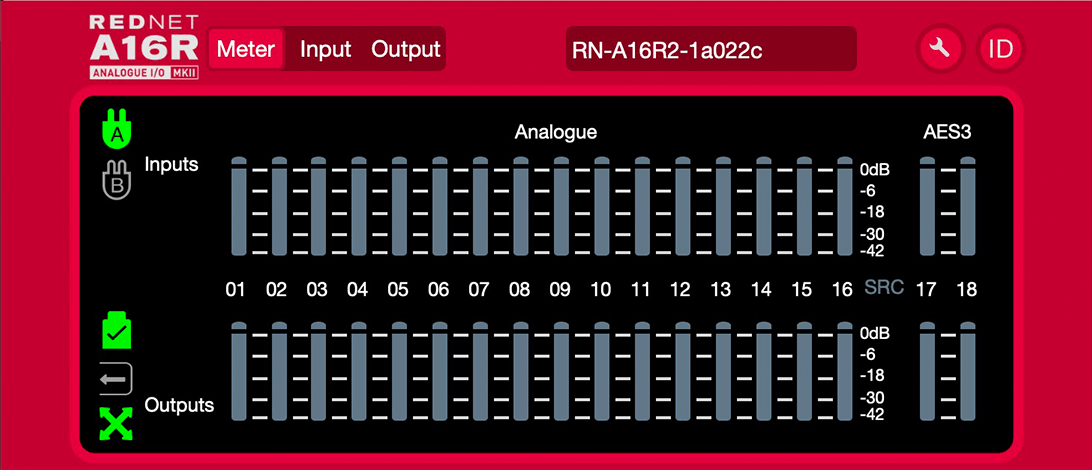

Onglet Compteurs |

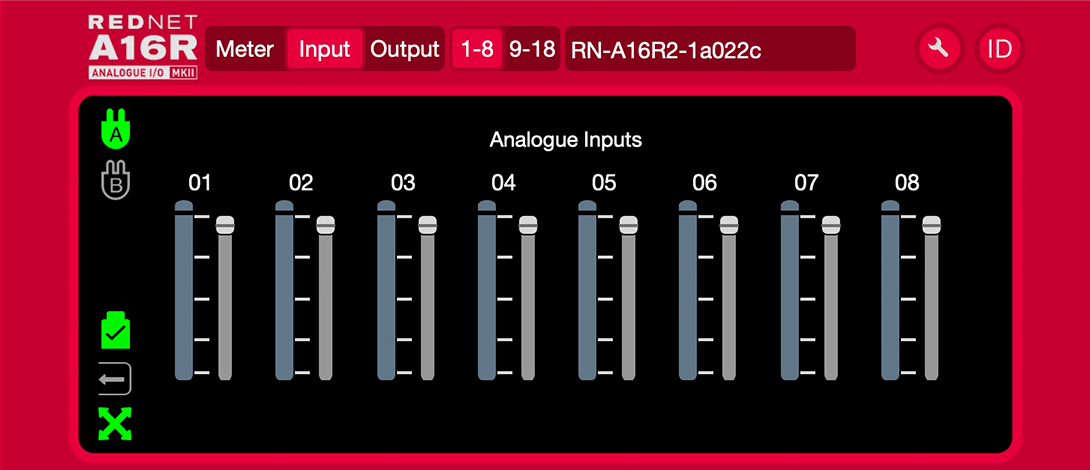

Onglet Entrées 1 à 8 |

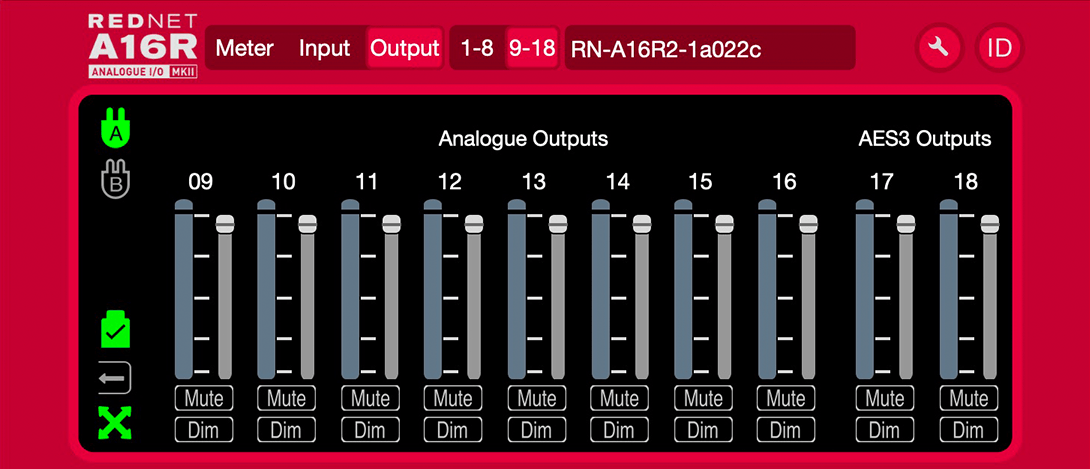

Sorties 9 à 16 onglet |
À pleine échelle, 0 dBFS est indiqué par un segment de graphique à barres rouges sur chaque indicateur de niveau.
« SRC » indique que les convertisseurs de fréquence d'échantillonnage sont activés pour la paire de canaux AES3.
Les icônes d'état des alimentations et du réseau sont affichées à gauche de chaque fenêtre de périphérique :
|
|
Les blocs d'alimentation A et B s'illuminent chacun si le bloc d'alimentation reçoit une alimentation et si toutes les sorties CC sont présentes. |
|
|
|
Réseau(x) – Chacun s'illumine si une connexion valide est présente. |
|
|
|
Verrouillé – L'unité est correctement verrouillée au réseau (la croix rouge apparaît si elle n'est pas verrouillée). |
|
|
|
Chef de réseau – Indique si un appareil est le chef de réseau. |
|
|
|
Horloge externe –
|
Cliquer sur l'icône ID identifie l'appareil contrôlé en faisant clignoter les LED de son panneau avant.

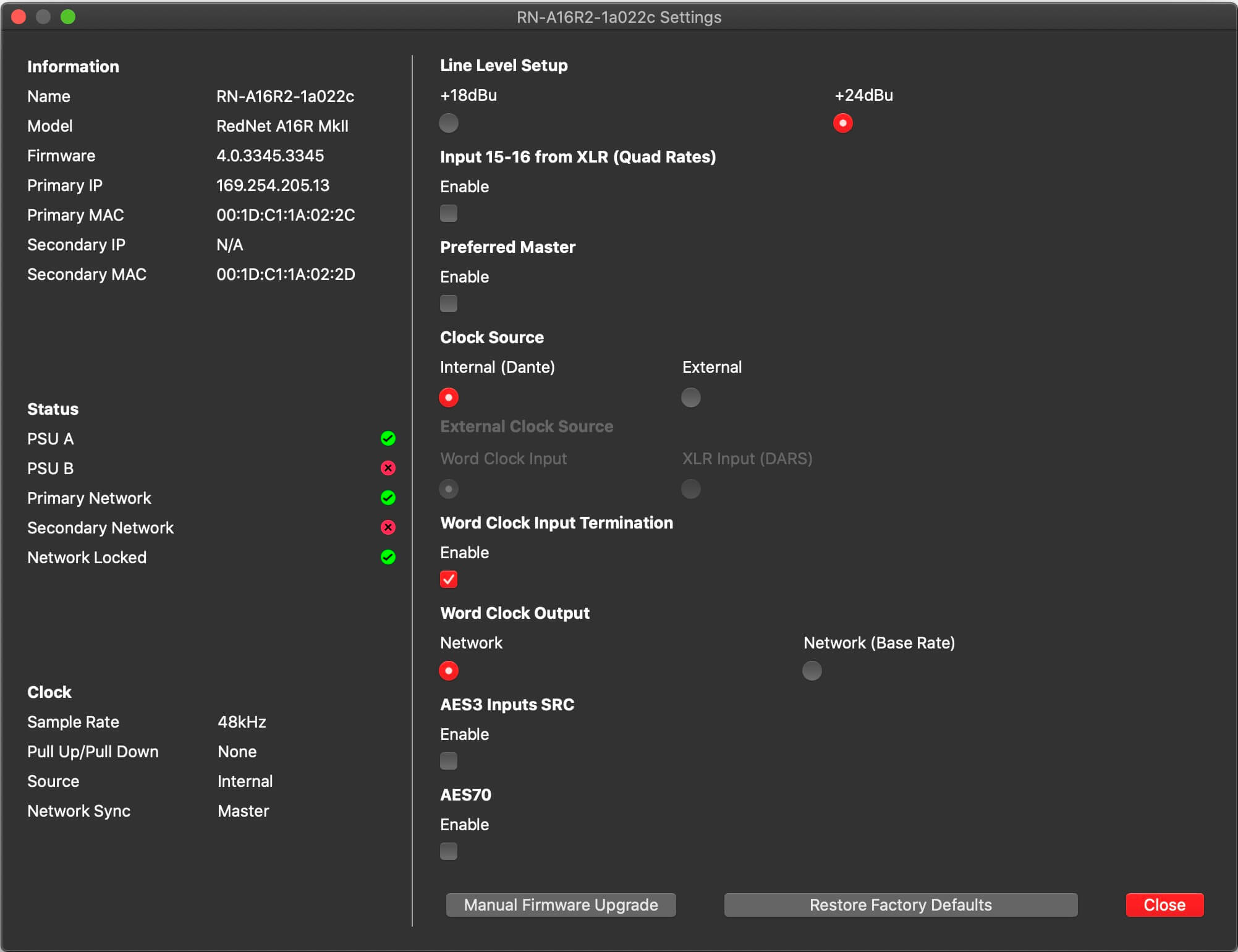

Cliquer sur l'icône Outils ouvrira la fenêtre Paramètres système :
Le menu Outils affiche A16R MkIIDans le volet gauche de la fenêtre, vous trouverez les détails matériels et micrologiciels ainsi que les paramètres actuels de l'appareil.
-
Configuration du niveau de ligne – Régle le niveau de sortie de la ligne analogique à 0 dBFS :
-
+18 dBu
-
+24 dBu (réglage d'usine par défaut)
-
-
Entrées 15 et 16 via XLR (quadruple débit) – Cocher l'option. Lorsqu'elle est sélectionnée, les canaux analogiques 15 et 16 sont remplacés par la paire de canaux AES3.
Note
Cette option n'est fonctionnelle que lorsque l'appareil fonctionne à des fréquences d'échantillonnage quadribandes.
-
Leader préféré – État Marche/Arrêt.
-
Source d'horloge - Une seule des options suivantes peut être sélectionnée à la fois :
-
Interne (RedNet) est le leader du réseau mais fonctionne avec une horloge interne) Paramètres d'usine
-
Externe – Horloge Word
-
Entrée externe XLR-3 (DARS ou audio)
Note
Lors de la sélection d'une source d'horloge, RedNet A16R MkII devient le leader préféré du Réseau.
-
-
Fin de la saisie de l'horloge Word – Cocher l'option Marche/Arrêt. (Termine l'entrée d'horloge Word Clock BNC avec 75 Ω.)
-
Sortie Word Clock – On peut en sélectionner un à tout moment.
-
Réseau
-
Réseau (Débit de base)
-
-
Convertisseur de fréquence d'échantillonnage d'entrée AES3 – État marche/arrêt. Applicable aux canaux 17 et 18.
-
AES70 – État Marche/Arrêt.
