Entrées de ligne |
Toutes les mesures ont été effectuées au niveau de référence de +24 dBu, Rs = 50 Ω |
|---|---|
|
Niveau de référence 0 dBFS |
+18 ou +24 dBu (commutable) |
|
Gamme de finition de niveau |
Coupure du son, puis de -78 dB à 0 dB par paliers de 1 dB (par canal) |
|
Réponse en fréquences |
20 Hz – 20 kHz ± 0,1 dB |
|
THD + N |
<-105 dB (0,00056 %) non pondéré, 20 Hz – 20 kHz ; entrée -1 dBFS |
|
EIN |
-95 dBu 'A'-Pondéré (typique) |
|
Rapport signal/bruit |
119 dB pondéré A (typique) |
|
Plage dynamique du convertisseur |
120 dB pondérés A (typique), 10 Hz – 20 kHz |
|
Sorties de ligne |
Toutes les mesures ont été effectuées au niveau de référence de +24 dBu, RL = 100 kΩ |
|---|---|
|
Niveau de référence 0 dBFS |
+24 ou +18 dBu commutable |
|
Gamme de finition de niveau |
Coupure du son, puis de -78 dB à 0 dB par paliers de 1 dB (par canal) |
|
Réponse en fréquences |
20 Hz – 20 kHz ± 0,1 dB |
|
THD + N |
<-100 dB (0,001 %) non pondéré, 20 Hz – 20 kHz, entrée +23 dBu |
|
Bruit en présence de signal |
-94 dBu 'A'-Pondéré (typique) |
|
Plage dynamique |
118 dB pondéré A (typique) |
|
Plage dynamique du convertisseur |
120 dB pondérés A (typique), 10 Hz – 20 kHz |
|
Diaphonie |
|
|---|---|
|
Entrée vers sortie ou entrée |
<-100 dB non pondéré, 20 Hz – 20 kHz ; entrée +23 dBu |
|
Sortie ou entrée vers la sortie |
<-100 dB non pondéré, 20 Hz – 20 kHz ; entrée -1 dBFS |
|
Convertisseurs de fréquence d'échantillonnage d'entrée |
|
|---|---|
|
Plage de fréquence d'échantillonnage |
32 à 216 kHz |
|
Erreur de gain |
-0,3 dB |
|
Plage dynamique |
> 138 dB |
|
THD + N |
< -130 dB (0,00003%) |
|
Latence |
11 à 45 échantillons (en fonction du réseau et de la fréquence d'échantillonnage d'entrée) |
|
Performance numérique |
|
|---|---|
|
Fréquences d’échantillonnage prises en charge |
44,1 / 48 / 88,2 / 96 / 176,4 / 192 kHz (-4 % / -0,1 % / +0,1 % / +4,167 %) à 24 bits |
|
Sources d'horloge |
Interne, Word Clock, DARS ou du leader du réseau Dante |
|
Plage d'horloge externe |
Taux d'échantillonnage nominal ±7,5% |
|
Connectivité du panneau arrière |
|
|---|---|
|
Audio analogique |
|
|
Nombre de canaux |
16 canaux d'entrée et de sortie |
|
Entrée et sortie |
4 connecteurs femelles DB25 (AES59 / Tascam Analogue) |
|
AES3 |
|
|
Nombre de canaux |
2 canaux d'entrée et de sortie |
|
Entrée alternative (DARS optionnel) |
1 x XLR-3 femelle [Commutable avec les canaux d'entrée analogiques 15 et 16 à fréquence quadruple] |
|
Sortie alternative |
1 x XLR-3 mâle [Duplicata des canaux de sortie analogiques 15 et 16 à fréquence quadruple] |
|
Horloge Word |
|
|
Saisir |
1 port BNC 75 Ω (terminaison commutable) |
|
Sortir |
1 port BNC 75 Ω |
|
Alimentation et réseau |
|
|
Bloc d'alimentation |
2 entrées IEC avec clips de fixation |
|
Réseau |
2 x etherCON NE8FBH, également compatibles avec les connecteurs RJ45 standard (Compatibles avec le connecteur robuste etherCON NE8MC* – Ne sont pas compatibles avec le connecteur de câble Cat 6 NE8MC6-MO et le câble NKE65*) |
|
Indicateurs du panneau avant |
|
|---|---|
|
Unité primaire d'enseignement (A) |
LED verte. S'allume lorsqu'une entrée CA est appliquée et que toutes les sorties CC sont présentes. |
|
Unité primaire d'enseignement (B) |
LED verte. S'allume lorsqu'une entrée CA est appliquée et que toutes les sorties CC sont présentes. |
|
Réseau principal |
Voyant vert. Indique la présence d'une connexion réseau sur le port principal en mode redondant. En mode commuté, une connexion réseau valide sur le port principal ou secondaire allume ce voyant. |
|
Réseau secondaire |
Voyant vert. Indique la présence d'une connexion réseau sur le port secondaire en mode redondant. Non utilisé en mode commuté. |
|
Réseau verrouillé |
Voyant LED vert. Lorsque l'unité est en mode suiveur de réseau, il indique un verrouillage réseau valide. Lorsqu'elle est en mode leader de réseau, il indique que l'unité est synchronisée sur la source d'horloge spécifiée. |
|
Fréquence d'échantillonnage |
LED orange pour chaque : 44,1 kHz, 48 kHz, x2, x4 |
|
Tirer vers le haut/vers le bas |
LED orange. Indique que l'unité est configurée pour fonctionner sur un domaine de résistance de tirage Dante. |
|
Niveau du signal du canal |
16 LED d'entrée et 16 LED de sortie à trois états : vert (>-42 dB), orange (>-6 dB), rouge (0 dB). |
|
AES3 |
LED vertes : indicateurs de présence du signal d’entrée et de sortie. S’allument à ≥ -127 dBFS. |
|
Source de l'horloge |
LED orange pour chaque : interne, Word Clock, DARS |
|
Modes de réseau |
|
|---|---|
|
Redondant |
Permet à l'unité de se connecter à deux réseaux indépendants |
|
Commuté |
Connecte les deux ports à un commutateur réseau intégré, permettant ainsi le chaînage en série des périphériques. |
|
Pouvoir |
|
|---|---|
|
alimentations |
2 x internes, 100-240 V, 50/60 Hz, consommation 30 W |
|

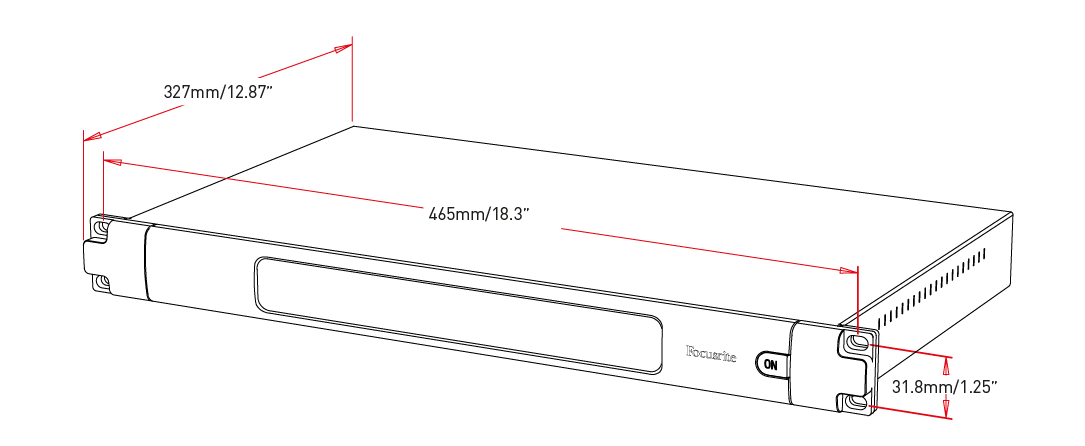

Environnement |
Température ambiante de fonctionnement maximale : 50 °C. Refroidissement par ventilation assistée à deux vitesses. |
