以下の仕様は、ISA C8Xを他の機器と比較したり、互換性を確認するための参考情報となります。これらの内容に不慣れな場合も、ほとんどの場合、使用に支障はございません。
実測値は、可能な限りAES17に準拠して測定しています。
|
Supported Sample Rates |
44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 176.4 kHz, 192 kHz |
|
Bit Depth |
24-bit |
|
ISAマイク入力 |
|
|---|---|
|
Frequency Response |
20Hz-20kHz（±0.4dB） |
|
Dynamic Range (A-weighted) |
117db |
|
THD+N |
-93dB（0.0023%） |
|
Noise EIN (A-Weighted) |
-128dB |
|
Maximum Input Level (at minimum gain) |
+16dBu |
|
Gain Range |
79dB |
|
Input Impedance |
800Ω（Low） 1.4kΩ（ISA 110） 2.4kΩ（Med） 7kΩ（High） |
|
ハイパスフィルター（HPF） |
75Hzカットオフ周波数、18dB/オクターブ |
|
インサート SendおよびReturn |
|
|
信号 |
バランス |
|
最大出力レベル（Send） |
+16dBu |
|
最大入力レベル（Return） |
+16dBu |
|
マイク入力 |
|
|---|---|
|
Frequency Response |
20Hz – 20kHz（±0.1dB） |
|
Dynamic Range (A-weighted) |
116dB |
|
THD+N |
-100dB（0.001%） |
|
Noise EIN (A-Weighted) |
-127dB |
|
Maximum Input Level (at minimum gain) |
+16dBu |
|
Gain Range |
69dB |
|
Input Impedance |
3.2kΩ |
|
固定レベル・ライン入力 |
|
|---|---|
|
Frequency Response |
20Hz-20kHz (±0.05dB) |
|
Dynamic Range (A-weighted) |
120dB |
|
THD+N |
<-105dB (0.00056%) |
|
Maximum Input Level (at minimum gain) |
+24dBu |
|
Input Impedance |
20kΩ |
|
楽器入力 |
|
|---|---|
|
Frequency Response |
20Hz – 20kHz（±0.5dB） |
|
Dynamic Range (A-weighted) |
117dB |
|
THD+N |
-89dB (0.0036%) |
|
Maximum Input Level (at minimum gain) |
+15dBu |
|
Gain Range |
79dB |
|
Input Impedance |
Low: 400kΩ, High: 1.2MΩ |
|
ライン出力 |
|
|---|---|
|
Frequency Response |
20Hz-20kHz (±0.02dB) |
|
Dynamic Range (A-weighted) |
125dB |
|
THD+N |
-113dB (0.00023%) |
|
Maximum Output Level |
+24dBu |
|
Output impedance |
200Ω |
|
ヘッドフォン出力 |
|
|---|---|
|
Frequency Response |
20Hz-20kHz (±0.1dB) |
|
Dynamic Range (A-weighted) |
114dB @ 33Ω 116dB @ 300Ω 116dB @ 600Ω |
|
THD+N |
-102dB @ 33Ω -110dB @ 300Ω -110dB @ 600Ω |
|
Maximum Output Level |
+8dBu @ 33Ω +11dBu @ 300Ω +11dBu @ 600Ω |
|
Maximum Output Power |
130mW @ 33Ω 28mW @ 300Ω 14mW @ 600Ω |
|
Output impedance |
3Ω |
|
重量 |
5.6kg（12.13lbs） |
|
高さ |
88 mm（3.46インチ/2U） |
|
幅 |
482mm（18.98インチ） |
|
奥行 |
325mm（12.8インチ） |

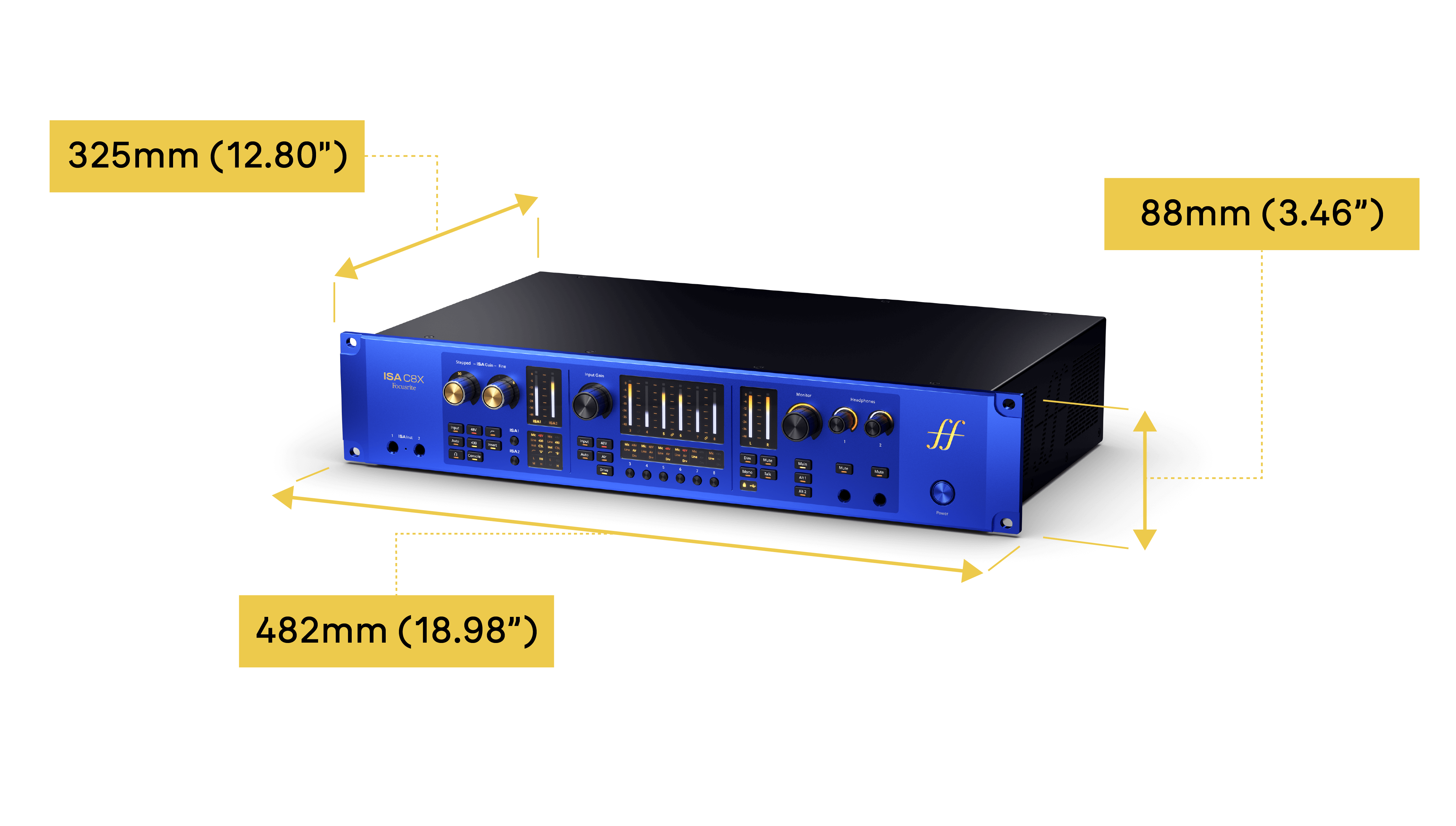

ISA C8Xの寸法
|
DAW入力 |
入力 RCA S/PDIFおよび光S/PDIF |
入力 デュアルADAT |
|---|---|---|
|
1 |
Mic/Line/Inst 1 |
Mic/Line/Inst 1 |
|
2 |
Mic/Line/Inst 2 |
Mic/Line/Inst 2 |
|
3 |
Mic/Line 3 |
Mic/Line 3 |
|
4 |
Mic/Line 4 |
Mic/Line 4 |
|
5 |
Mic/Line 5 |
Mic/Line 5 |
|
6 |
Mic/Line 6 |
Mic/Line 6 |
|
7 |
Mic/Line 7 |
Mic/Line 7 |
|
8 |
Mic/Line 8 |
Mic/Line 8 |
|
9 |
Loopback 1 |
Loopback 1 |
|
10 |
Loopback 2 |
Loopback 2 |
|
11 |
S/PDIF L コアキシャルまたはオプティカル（ S/PDIFモード による） |
ADAT 1（ポート1） |
|
12 |
S/PDIF R コアキシャルまたはオプティカル（ S/PDIFモード による） |
ADAT 2（ポート1） |
|
13 |
ADAT 1（ポート1） |
ADAT 3（ポート1） |
|
14 |
ADAT 2（ポート1） |
ADAT 4（ポート1） |
|
15 |
ADAT 3（ポート1） |
ADAT 5（ポート1） |
|
16 |
ADAT 4（ポート1） |
ADAT 6（ポート1） |
|
17 |
ADAT 5（ポート1） |
ADAT 7（ポート1） |
|
18 |
ADAT 6（ポート1） |
ADAT 8（ポート1） |
|
19 |
ADAT 7（ポート1） |
ADAT 1（ポート2） |
|
20 |
ADAT 8（ポート1） |
ADAT 2（ポート2） |
|
21 |
ADAT 3（ポート2） |
|
|
22 |
ADAT 4（ポート2） |
|
|
23 |
ADAT 5（ポート2） |
|
|
24 |
ADAT 6（ポート2） |
|
|
25 |
ADAT 7（ポート2） |
|
|
26 |
ADAT 8（ポート2） |
|
DAW入力 |
ハードウェア入力 |
|
|---|---|---|
|
ADATモード：シングル |
ADATモード: デュアル |
|
|
1 |
Mic/Line/Inst 1 |
Mic/Line/Inst 1 |
|
2 |
Mic/Line/Inst 2 |
Mic/Line/Inst 2 |
|
3 |
Mic/Line 3 |
Mic/Line 3 |
|
4 |
Mic/Line 4 |
Mic/Line 4 |
|
5 |
Mic/Line 5 |
Mic/Line 5 |
|
6 |
Mic/Line 6 |
Mic/Line 6 |
|
7 |
Mic/Line 7 |
Mic/Line 7 |
|
8 |
Mic/Line 8 |
Mic/Line 8 |
|
9 |
Loopback 1 |
Loopback 1 |
|
10 |
Loopback 2 |
Loopback 2 |
|
11 |
S/PDIF L コアキシャルまたはオプティカル（ S/PDIFモード による） |
ADAT 1（ポート1） |
|
12 |
S/PDIF R コアキシャルまたはオプティカル（ S/PDIFモード による） |
ADAT 2（ポート1） |
|
13 |
ADAT 1（ポート1） |
ADAT 3（ポート1） |
|
14 |
ADAT 2（ポート1） |
ADAT 4（ポート1） |
|
15 |
ADAT 3（ポート1） |
ADAT 1（ポート2） |
|
16 |
ADAT 4（ポート1） |
ADAT 2（ポート2） |
|
17 |
ADAT 3（ポート2） |
|
|
18 |
ADAT 4（ポート2） |
|
