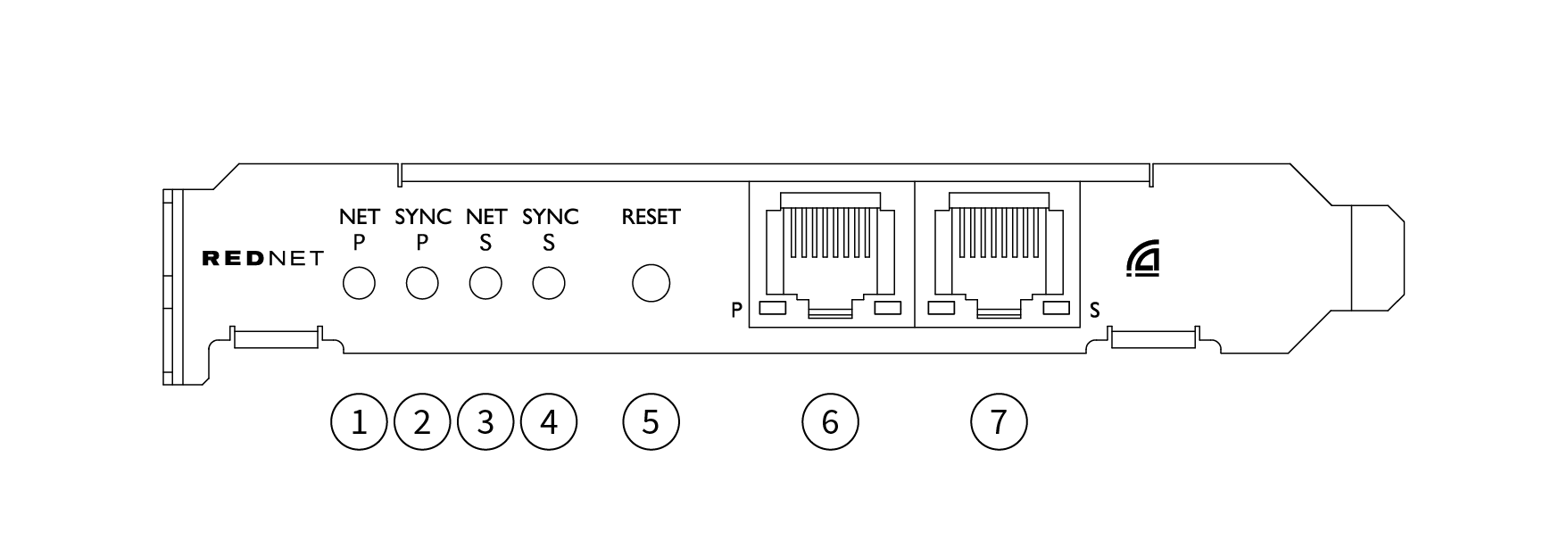

Net S 상태 LED
멀티컬러 LED동기화 모드나 스위치된 모드에서 불이 켜집니다:
-
녹색 (단색) – 기본 활성 링크(DHCP)
-
파란색 (단색) – 기본 활성 링크(고정 IP)
-
꺼짐 – 네트워크 연결 없음
-
-
Sync S 상태 LED
멀티컬러 LED동기화 모드나 전환된 모드에서 불이 켜집니다:
-
파란색 (단색) – 장치가 Dante PTP 리더 임을 확인; 해당 장치는 Dante Controller를 통해 다른 유닛에서 사용될 Dante 클럭을 생성하도록 설정됩니다.
-
녹색 (단색) – 장치가 Dante PTP 팔로워 임을 확인; 해당 장치는 수신되는 Dante 비트스트림에 내장된 클럭과 동기화됩니다.
-
빨간색 (단색) – PTP 동기화 없음.
-
-
Net S 상태 LED
멀티컬러 LED:
-
녹색 (단색) – 보조 활성 링크(DHCP)
-
파란색 (단색) – 보조 활성 링크(고정 IP)
-
꺼짐 – 네트워크 연결 없음
-
보라색 (단색) – 가 스위치 모드에 있음을 표시함
-
-
Sync S 상태 LED
멀티컬러 LED다중화 모드에서만 불이 켜집니다:
-
파란색 (단색) – 장치가 Dante PTP 리더 임을 확인; 해당 장치는 Dante Controller를 통해 다른 유닛에서 사용될 Dante 클럭을 생성하도록 설정됩니다.
-
녹색 (단색) – 장치가 Dante PTP 팔로워 임을 확인; 해당 장치는 수신되는 Dante 비트스트림에 내장된 클럭과 동기화됩니다.
-
꺼짐 – 네트워크 연결 없음
-
보라색 (단색) – 가 스위치 모드에 있음을 표시함
-
-
재설정 스위치
현재 구성(이름, IP 구성 등)을 지웁니다. 7초 동안 누르고 있으면 DHCP 설정에 따라 가 기본 상태로 돌아갑니다.
이 스위치를 누르면 전면 패널 LED에 1초 간격으로 차례로 불이 켜집니다. 그런 다음 모든 LED가 3초 더 깜빡인 후, 가 재설정됩니다.
-
기본 네트워크 포트
Dante 네트워크용 RJ45 커넥터. 차폐 Cat 5e 이상의 네트워크 케이블을 사용하여 이더넷 네트워크 스위치에 를 연결합니다.
두 네트워크 소켓 근처에 유효한 네트워크 연결 및 네트워크 활동을 나타내는 LED가 있습니다.
-
보조 네트워크 포트
독립 이더넷 링크 두 개가 사용되고 있는 보조 Dante 네트워크 연결(전환된 모드), 또는 기본 네트워크 내 통합 네트워크 스위치의 추가 포트(전환된 모드).해당 운용 모드는 Dante Controller를 통해 설정됩니다.
Dante 네트워크는 두 포트 중 하나를 통해 보거나 제어할 수 있습니다.
