RedNet PCIeNX 카드 설치를 시작하기 전에 컴퓨터 전원을 끄고 전원 공급 장치를 분리해야 합니다.핫플러그는 지원되지 않습니다.
설치를 시작하기 전에 컴퓨터 온도를 낮추세요.
PCIe 카드 설치 방법에 관한 지침은 컴퓨터의 기술 설명서를 참조하세요.
정전기 방전(ESD)은 제품에 돌이킬 수 없는 손상을 유발할 수 있습니다.카드를 설치할 때 다음 ESD 예방 조치를 준수해야 합니다.
-

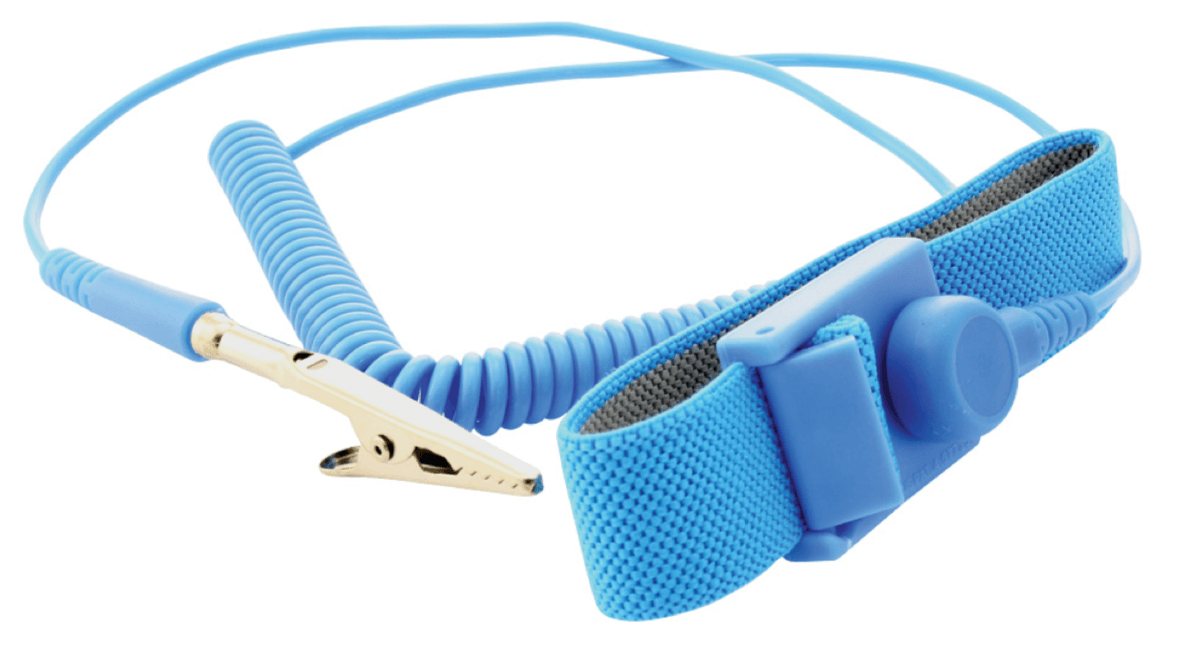

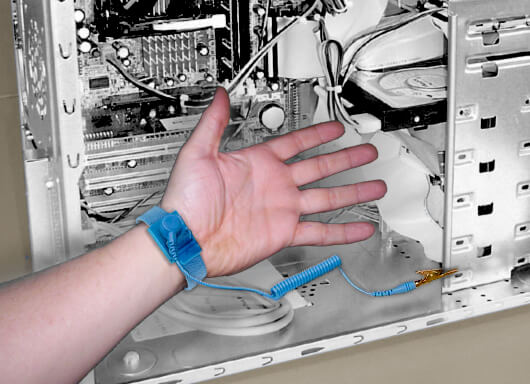

컴퓨토 섀시의 비도색 표면에 연결된 ESD 손목 스트랩을 착용하세요.안정적인 연결을 위해 이 스트랩은 손목에 꼭 맞아야 합니다.
-
사용하지 않을 시 PCIeNX를 ESD 백에 보관하세요.
-
카드는 가장자리나 전면 패널만 잡으세요; 구성 부품은 만지지 마세요.
-
PCIe 가장자리 커넥터 접점을 만지지 마세요.
-
ESD 손목 스트랩이 없는 경우, 카드를 다루기 전에 컴퓨터 섀시의 비도색 표면만 만지세요.
-
설치하는 동안 카펫이 깔린 곳을 걷지 마세요.
|
|
|
RedNet 시스템에 필요한 모든 소프트웨어는 Focusrite 웹사이트에서 RedNet PCIeNX을 등록한 후 다운로드할 수 있습니다: focusrite.com/register
RedNet의 기능들은 RedNet Control에서 제어할 수 있으며, Dante Controller에서 라우팅을 정의할 수 있습니다.
Dante Controller는 다음 링크에서 다운로드할 수 있습니다: audinate.com.제품 등록 후에 애플리케이션을 다운로드 및 설치할 수 있습니다.
RedNet 장치와 함께 제공되는 제품 등록 카드에는 등록 영역에 입력해야 하는 유효성 코드가 포함되어 있습니다.
카드 내 지침에 따라 제품을 등록하고 RedNet Control 2 및 관련 소프트웨어를 다운로드하세요.
RedNet Control 2 애플리케이션을 다운로드한 후 설치할 수 있습니다.이 시점부터는 화면상 지시 사항을 따르세요.
RedNet Control은 downloads.focusrite.com/focusrite-pro에서 누구나 다운로드할 수 있습니다.
RedNet 시스템 구성 요소의 전원을 켤 때 다음 과정을 따르는 것이 좋습니다:
-
기가바이트 스위치(들)의 전원을 켭니다.
-
네트워크상 모든 RedNet 장치의 전원을 켭니다.
-
호스트 컴퓨터를 부팅합니다.
컴퓨터 부팅이 완료되면 RedNet Control 2를 엽니다.
Dante 시스템 내 모든 이더넷 연결에 CAT 6 STP 케이블을 사용하는 것을 권장합니다.
참고
RedNet PCIeNX 에 포함된 '가상' 이더넷 포트를 통해 제어 데이터를 원격 RedNet 입/출력 장치로 전달할 수 있습니다.따라서 컴퓨터의 다른 네트워크 포트를 Dante 네트워크로 연결할 필요가 없습니다.

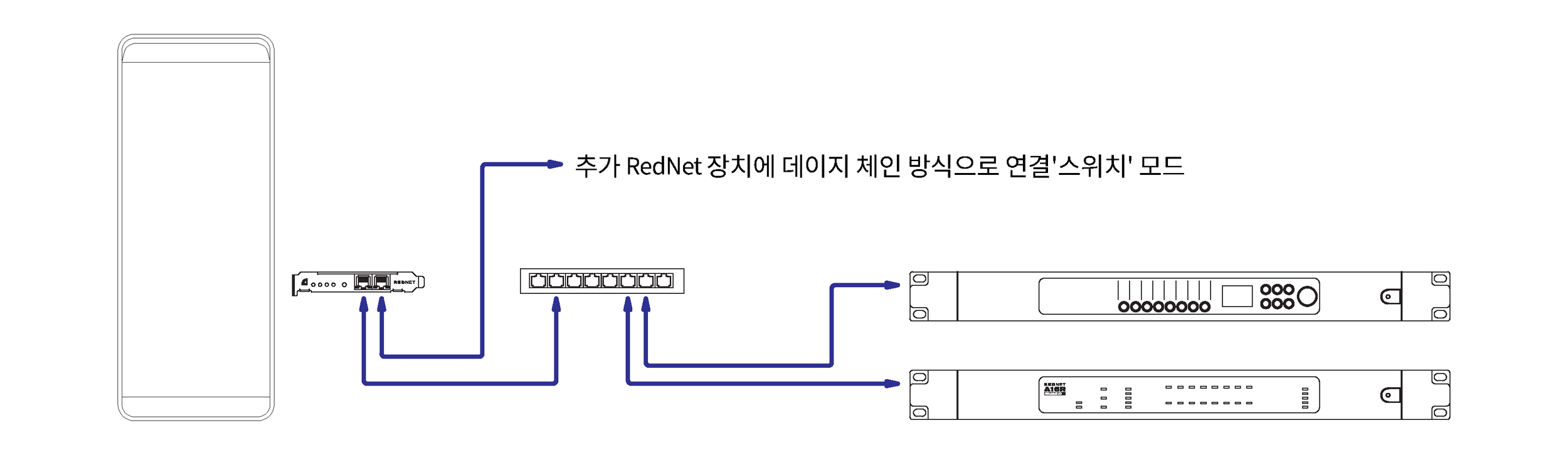

이 설정에는 1기가바이트 네트워크 스위치만 필요합니다:
-
기본 RedNet PCIeNX 카드 포트를 기가바이트 스위치에 연결합니다.
-
사용자 시스템 내 개별 RedNet 입/출력 인터페이스의 이더넷 포트를 기가바이트 스위치의 포트로 연결합니다.
기본 및 보조 네트워크 포트가 모두 있는 RedNet 장치에 다중화 네트워크를 사용할 수 있습니다.기본 네트워크에 장애가 발생하면 오디오 전송이 보조 네트워크를 사용하도록 원활하게 전환됩니다.이 다중화 설정은 라이브 및 방송용 애플리케이션에서 자주 사용됩니다.

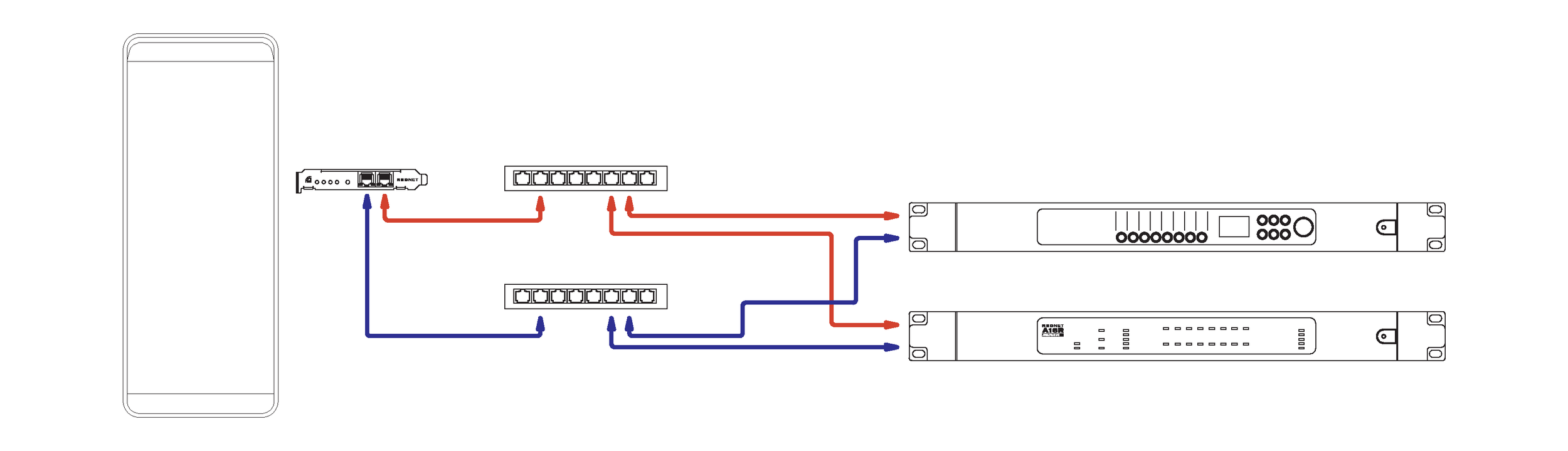

다중화 네트워크에는 네트워크 스위치가 2개 이상 필요합니다:
-
RedNet PCIeNX 카드의 기본 포트를 기본 네트워크 스위치로 연결합니다.
-
RedNet PCIeNX 카드의 보조 포트를 보조 네트워크 스위치로 연결합니다.
-
Dante 장치(들)의 기본 및 보조 포트를 개별 장치별로 기본 및 보조 네트워크 스위치에 연결합니다.
참고
기본 네트워크 스위치와 보조 네트워크 스위치를 연결하지 마세요.
