Focusrite를 구입해 주셔서 감사합니다. RedNet A16R MkII.
RedNet A16R MkII 본 제품은 1U(19인치) 랙 마운트 인터페이스로, Dante 오디오 오버 IP 네트워크를 위한 16채널 AD/DA 컨버터와 1개의 AES3 채널 쌍을 제공합니다. 작동 레벨은 18dBu와 24dBu 사이에서 전환 가능하며, 각 입력 및 출력 채널에 음소거/음량 감소 및 레벨 조절 기능이 제공됩니다. 특히 이동식 공연, 라이브 사운드 및 방송 환경에 맞춰 설계된 이 제품은 네트워크 및 전원 이중화, 견고한 구조, 래칭 커넥터, 원격 제어 및 원격 모니터링 기능을 갖추고 있습니다.
후면 패널에 있는 듀얼 이더넷 커넥터(기본 및 보조)는 네트워크 장애 발생 시 보조 네트워크로 원활하게 전환하여 최고의 네트워크 안정성을 제공합니다. 또한, 이 포트는 스위칭 모드로 작동할 때 추가 장치를 데이지 체인 방식으로 연결하는 데 사용할 수 있습니다.
후면 패널에 별도의 입력 소켓이 있는 이중 전원 공급 장치(PSU A 및 B)를 통해 하나의 전원 공급 장치를 무정전 전원 공급 장치에 연결할 수 있습니다. 각 전원 공급 장치의 상태는 네트워크를 통해 또는 전면 패널에서 원격으로 모니터링할 수 있습니다.
RedNet A16R MkII 이 제품은 AES3 입력 쌍에 샘플 레이트 변환기(SRC)를 내장하고 있어 Dante 네트워크의 샘플 레이트 또는 클럭킹에 관계없이 모든 AES3 소스와 즉시 호환됩니다. 오디오 인터페이스는 4개의 표준 8채널(AES59) DB25 결합 아날로그 I/O 연결을 통해 제공됩니다. 또한 채널 17-18*은 AES3 채널로 사용됩니다.
참고
*쿼드 샘플링 속도로 작동할 경우, 채널 17-18의 입력은 사용할 수 없습니다. 이 경우 사용자는 1-16 아날로그 또는 1-14 아날로그 및 15-16 AES3 중 하나를 선택할 수 있습니다.
BNC 커넥터를 통한 워드 클록 입출력은 Dante 네트워크를 하우스 클록에 동기화하거나 외부 장비를 Dante 네트워크에 동기화할 수 있도록 합니다. DARS 레퍼런스 신호는 XLR-3 입력 커넥터를 통해 수신할 수 있습니다.

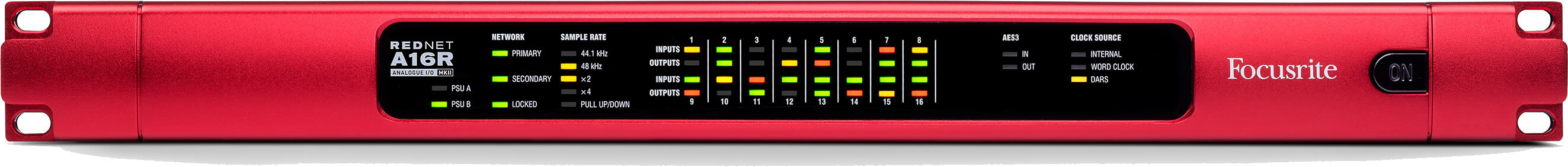

그만큼 RedNet A16R MkII 전면 패널에는 전원 공급 장치 상태, 네트워크 상태, 샘플링 속도, 클록 소스 및 입력과 출력 모두에서 신호 존재 여부를 확인하는 LED 세트가 있습니다.
참고
이 사용자 가이드를 PDF 형식으로 다운로드하려면 다음으로 이동하세요: downloads.focusrite.com .
이것은 버전 2.0 의 RedNet A16R MkII 사용자 가이드.
이것은 사용자 가이드의 Version 2.0 입니다.
