RedNet Control 2 ~이다 Focusrite제어 및 구성을 위한 맞춤형 소프트웨어 애플리케이션 RedNet 또한 적색 범위 인터페이스를 제공합니다. 이 시스템은 각 하드웨어 장치에 대한 이미지를 표시하여 제어 레벨 및 기능 설정, 신호 미터, 전원 공급 장치, 클록 상태 및 기본/보조 네트워크 연결에 대한 중요 상태 표시기를 보여줍니다.
사용자 가이드는 여기에서 찾을 수 있습니다. RedNet Control 2 여기:
소프트웨어를 사용한 장치 작동 및 설정에 대한 자세한 내용은 '장치 제어' 섹션을 참조하십시오.

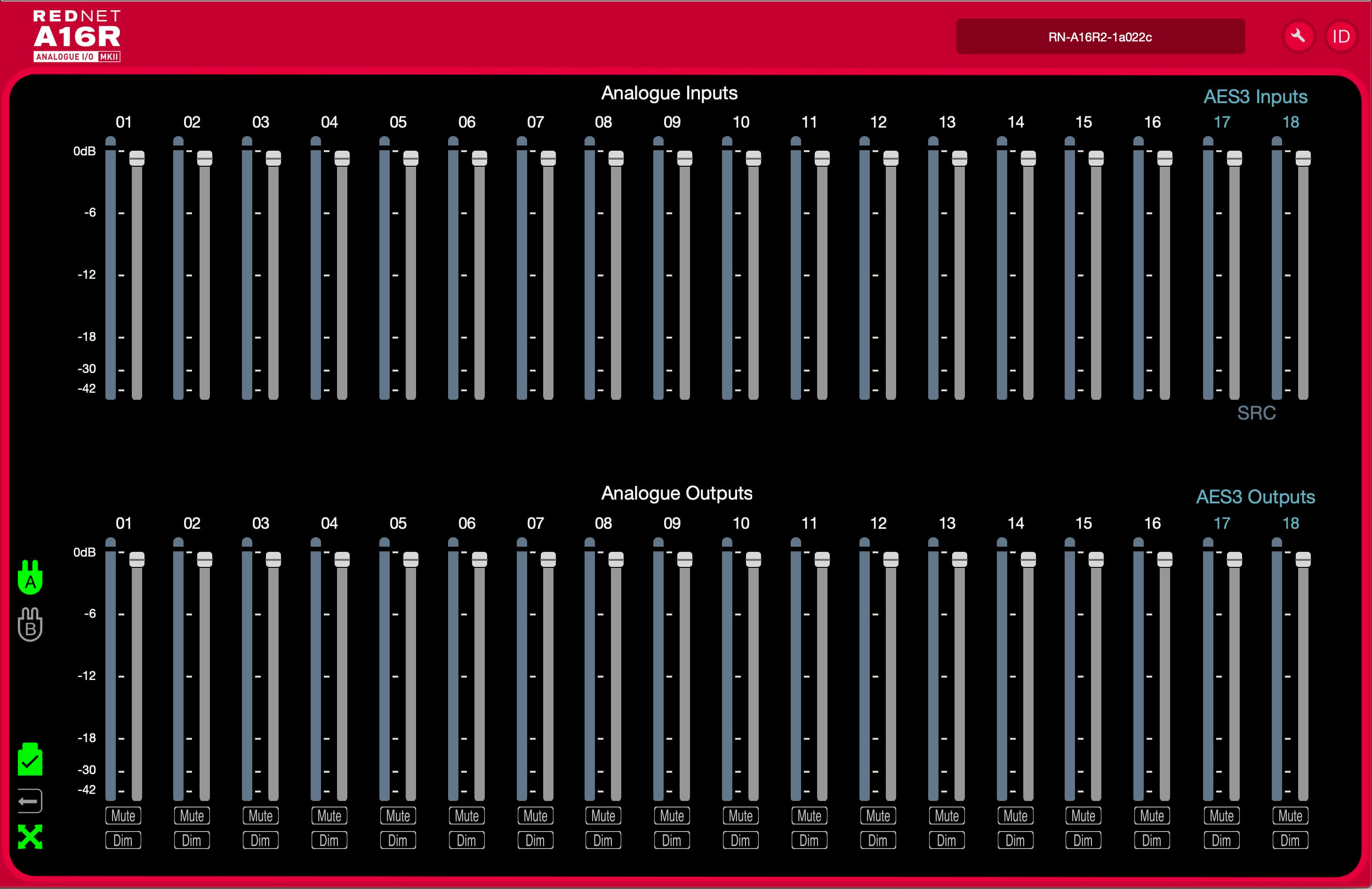

단일 탭 GUI RedNet A16R MkII 장치는 아래에 표시되어 있습니다.
이 이미지는 18개의 입력 및 출력 각각에 대한 레벨 조절 슬라이더, 레벨 미터 및 음소거/디밍 버튼을 보여줍니다.
전원 공급 장치와 네트워크의 상태 아이콘이 왼쪽에 표시됩니다.
추가할 때 RedNet A16R MkII 6개 또는 12개의 장치가 포함된 탭으로 이동하면 그래픽 제어 기능이 '미터', '입력', '출력'의 세 페이지로 구분되며, 입출력은 채널 1~8 또는 9~18로 나뉩니다.
|

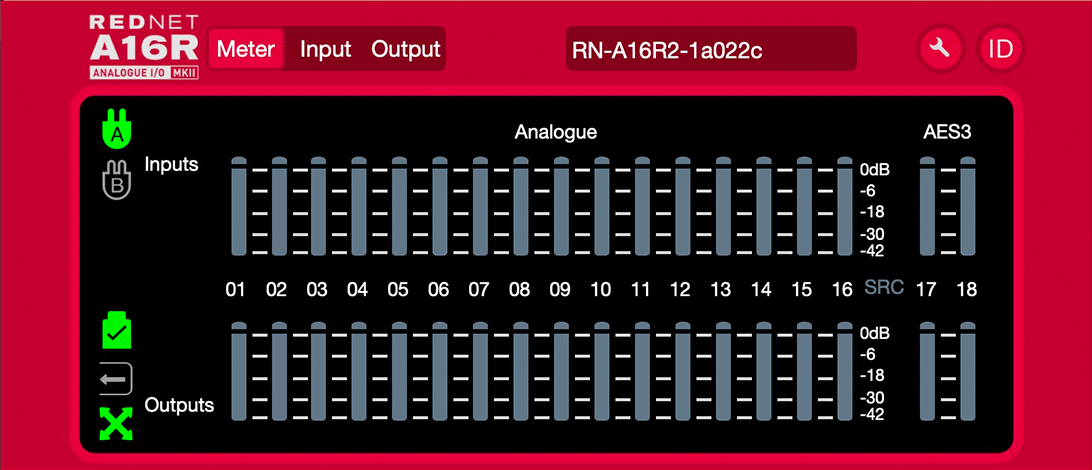

미터 탭 |

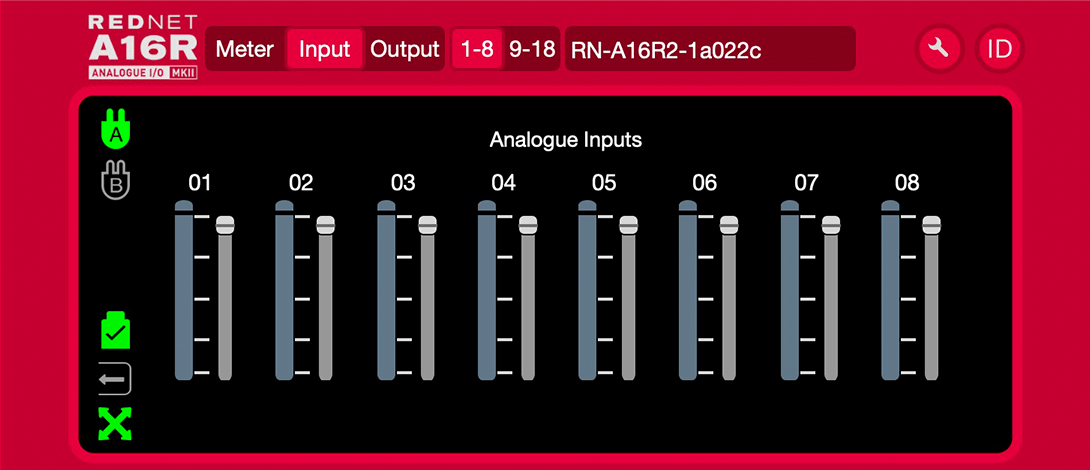

입력 1~8 탭 |

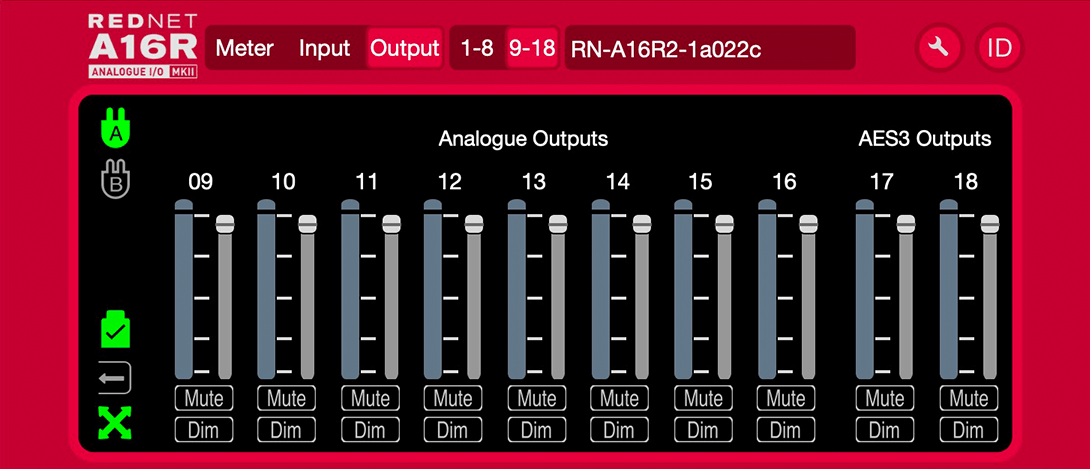

출력 9–16 탭 |
최대 스케일에서 0dBFS는 각 레벨 미터의 빨간색 막대 그래프 부분으로 표시됩니다.
'SRC'는 AES3 채널 쌍에 대해 샘플링 속도 변환기가 활성화되었음을 나타냅니다.
각 장치 창의 왼쪽에는 전원 공급 장치와 네트워크의 상태 아이콘이 표시됩니다.
|
|
PSU A와 B - PSU에 전원 입력이 있고 모든 DC 출력이 정상 작동 중일 경우 각각 표시등이 켜집니다. |
|
|
|
네트워크 – 각 네트워크는 유효한 연결이 있을 경우 불이 켜집니다. |
|
|
|
잠금됨 – 장치가 네트워크에 성공적으로 잠겼습니다(잠겨 있지 않으면 빨간색 십자 표시로 바뀝니다). |
|
|
|
네트워크 리더 – 장치가 네트워크 리더인 경우 표시등이 켜집니다. |
|
|
|
외부 시계 –
|

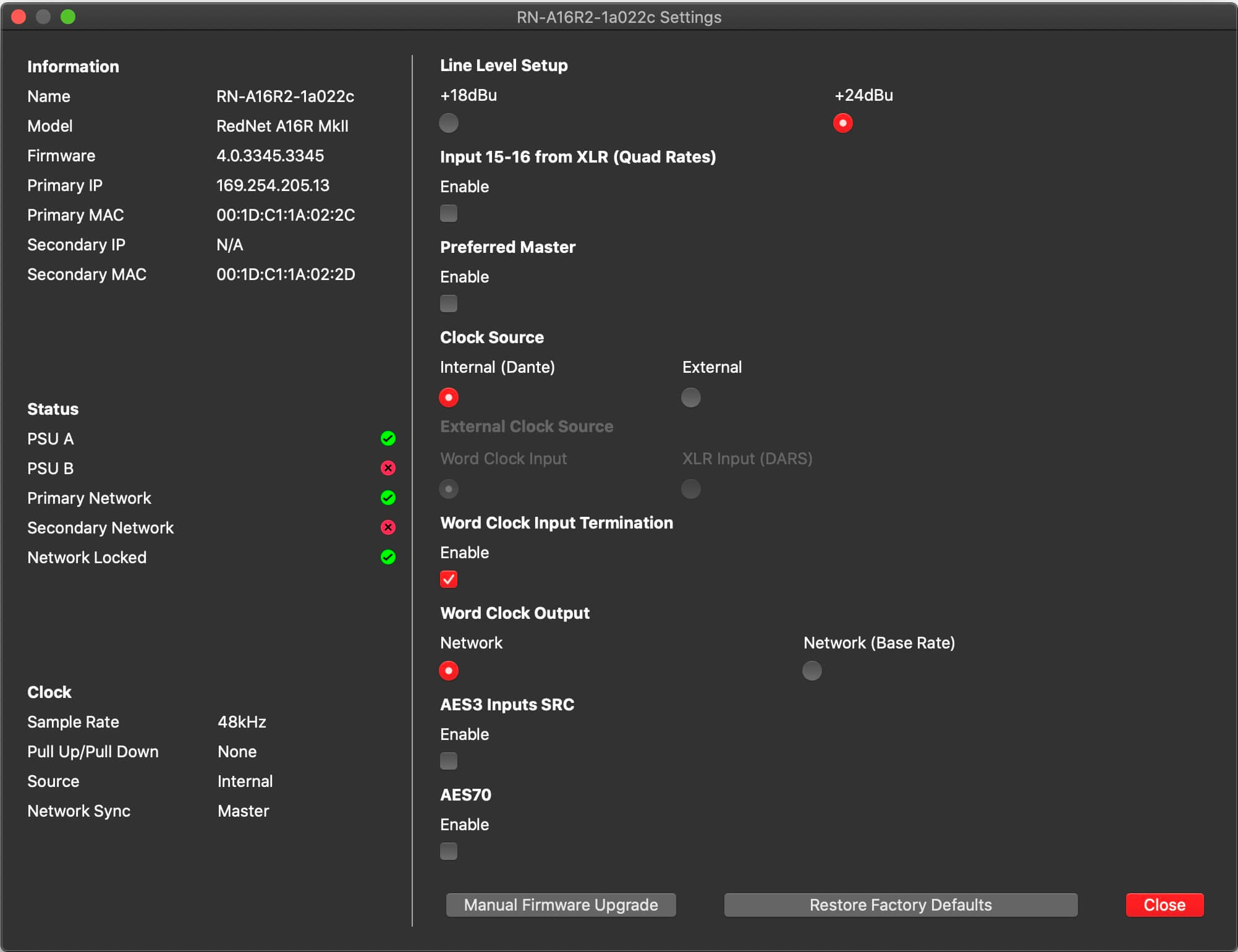

도구 아이콘을 클릭합니다. 시스템 설정 창이 열립니다.
도구 메뉴에는 다음이 표시됩니다. A16R MkII창의 왼쪽 창에는 하드웨어 및 펌웨어 세부 정보와 현재 장치 설정이 표시됩니다.
-
라인 레벨 설정 – 아날로그 라인 출력 레벨을 0dBFS로 설정합니다.
-
+18dBu
-
+24dBu (공장 기본 설정)
-
-
XLR(쿼드 레이트) 입력 15번과 16번 – 체크 옵션. 이 옵션을 선택하면 아날로그 채널 15번과 16번이 AES3 채널 쌍으로 대체됩니다.
참고
이 옵션은 장치가 쿼드 밴드 샘플링 속도로 작동할 때만 사용할 수 있습니다.
-
선호하는 리더 - 켜짐/꺼짐 상태.
-
클록 소스 - 다음 중 하나만 언제든지 선택할 수 있습니다.
-
내부 (RedNet) 네트워크 리더이지만 내부 시계로 작동 중입니다.) 공장 기본 설정
-
외부 - 워드 클록
-
외부 – XLR-3 입력(DARS 또는 오디오)
참고
클럭 소스를 선택할 때, RedNet A16R MkII 네트워크에서 선호하는 리더가 됩니다.
-
-
워드 클록 입력 종료 – 옵션 켜기/끄기를 선택하세요. (워드 클록 입력 BNC 단자는 75Ω 저항으로 종단 처리됩니다.)
-
워드 클록 출력 – 언제든지 하나를 선택할 수 있습니다.
-
회로망
-
네트워크(기본 요금)
-
-
AES3 입력 샘플 속도 변환기 - 켜짐/꺼짐 상태. 채널 17 및 18에 적용됩니다.
-
AES70 - 켜짐/꺼짐 상태.
