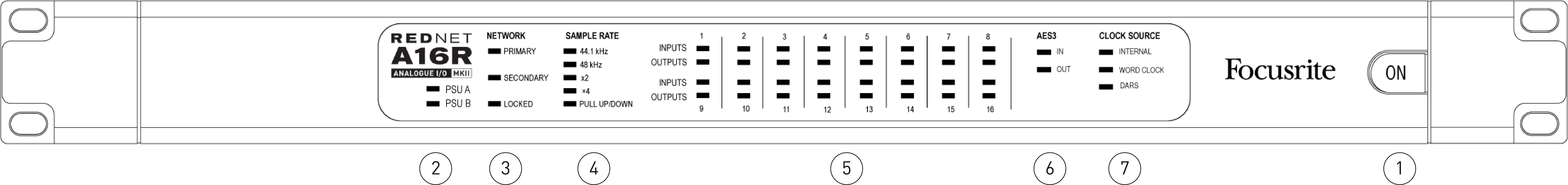

AC 전원 스위치
-
전원 표시기:
-
PSU A - 교류 입력이 인가되고 모든 직류 출력이 정상일 때 점등됩니다.
-
PSU B - 교류 입력이 인가되고 모든 직류 출력이 정상일 때 점등됩니다.
두 전원 공급 장치가 모두 작동 중이고 AC 입력이 있는 경우, PSU A가 기본 전원 공급 장치가 됩니다.
-
-
RedNet 네트워크 상태 표시기:
-
주요한 - 기기가 활성 이더넷 네트워크에 연결되면 표시등이 켜집니다. 또한 스위칭 모드로 작동할 때 네트워크 활동을 나타내기 위해 표시등이 켜집니다.
-
반성 - 장치가 활성 이더넷 네트워크에 연결되면 표시등이 켜집니다. 스위칭 모드로 작동할 때는 사용되지 않습니다.
-
잠김 - 네트워크로부터 유효한 동기 신호가 수신되었거나, 또는 RedNet A16R MkII 해당 장치는 네트워크 리더입니다. 외부 시계가 선택되었지만 연결되지 않은 경우 깜빡입니다.
-
-
RedNet 샘플링 비율 지표
주황색 표시 5개: 44.1 kHz, 48kHz, x2 (44.1 또는 48의 배수) x4 (44.1 또는 48의 배수) 및 샘플링 속도 위아래로 당기세요이 표시등들은 개별적으로 또는 조합하여 사용 중인 샘플링 속도를 나타냅니다. 예를 들어, 96kHz 풀업/풀다운 설정의 경우 48kHz, x2 및 풀업/풀다운 표시등이 모두 켜집니다.
-
신호 레벨 표시기:
-
입력값 – 3색 LED는 네트워크 입력단의 오디오 신호 레벨을 나타냅니다.
-
녹색: 신호 존재 (-42dBFS에서 점등)
-
주황색: -6dBFS
-
빨간색: 0dBFS
-
-
출력 – 3색 LED는 네트워크 출력의 오디오 신호 레벨을 나타냅니다.
-
녹색: 신호 존재 (-42dBFS에서 점등)
-
주황색: -6dBFS
-
빨간색: 0dBFS
-
참고
쿼드 샘플링 속도로 작동할 경우 LED 15와 16의 표시는 선택된 신호 모드에 따라 달라집니다.
방법
LED 15
LED 16
비슷한 물건
아날로그 채널 15
아날로그 채널 16
AES3
AES3 왼쪽
AES3 오른쪽
-
-
AES3 신호 존재 표시기
녹색 LED는 AES3 신호가 있는지 여부를 나타냅니다. 안에 네트워크에, 그리고 밖으로 네트워크에서 가져온 각 장치는 -126dBFS의 밝기로 점등됩니다.
참고
쿼드 샘플링 속도로 작동할 때 아날로그 모드가 선택되면 IN 및 OUT LED가 켜지지 않습니다.
방법
'내부' LED
'OUT' LED
비슷한 물건
끄다
끄다
AES3
아날로그 채널 15/16
아날로그 채널 15/16
-
클록 소스
주황색 표시등 3개: 내부, 워드 클록 (BNC 입력) 및 다르스 (XLR-3 입력). 켜진 표시등은 현재 사용 중인 클럭 기준을 나타냅니다. 입력되는 클럭 소스가 유효하지 않으면 '잠금' 표시등이 깜빡여 장치가 내부 클럭을 사용하고 있음을 나타냅니다.
기기가 단테 추종자 모드로 작동 중일 때는 어떤 표시등도 켜지지 않습니다.
-

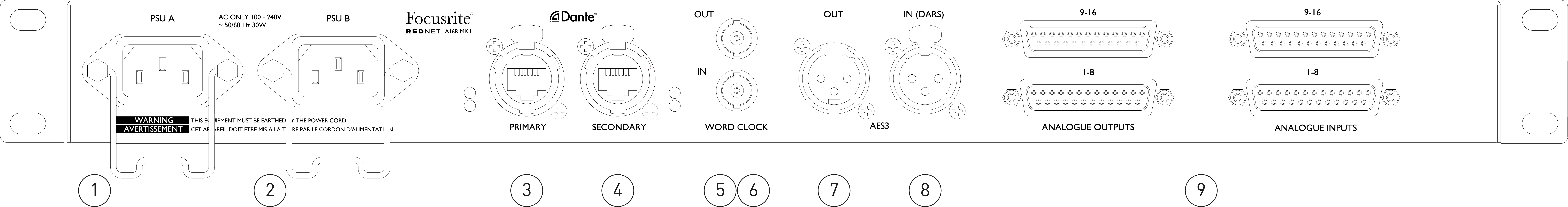

IEC 주 전원 입력 A
AC 주전원용 표준 IEC 콘센트. RedNet A16R MkII 100~240V AC 사이의 모든 공급 전압에서 작동할 수 있는 '범용' PSU가 특징입니다.
-
IEC 주 전원 입력 B
백업 주 전원 공급 장치용 입력 커넥터입니다. 전원 공급 장치 B는 대기 상태를 유지하다가 전원 공급 장치 A에 고장이 발생하거나 주 전원 입력이 차단될 경우 자동으로 인계됩니다.
무정전 전원 공급 장치(UPS)를 사용할 수 있는 경우, 이를 B번 입력 단자에 연결하는 것이 좋습니다.
-
기본 네트워크 포트
Dante 네트워크용 RJ45 etherCON 커넥터입니다. 연결에는 표준 Cat 5e 또는 Cat 6 네트워크 케이블을 사용하십시오. RedNet A16R MkII 이더넷 네트워크 스위치에 연결합니다. 각 네트워크 소켓 옆에는 LED가 있어 유효한 네트워크 연결 및 네트워크 활동을 나타냅니다.
-
보조 네트워크 포트
두 개의 독립적인 이더넷 링크를 사용하는 보조 Dante 네트워크 연결(이중화 모드) 또는 기본 네트워크의 내장 네트워크 스위치에 있는 추가 포트(교환 모드)입니다.
-
워드 클록 아웃
선택한 시스템 클록 기준값을 출력합니다(기본 속도 또는 네트워크 속도 간 전환 가능).
-
단어 시계 입력
워드 클록을 저장하기 위한 단테 네트워크의 동기화를 허용합니다.
-
AES3 출력
오디오 채널 쌍 17-18의 영구 AES3 출력.
쿼드 샘플링 속도로 작동할 경우 채널 17-18은 채널 15-16의 복제본이 됩니다. 출력은 AES3 모드 또는 아날로그 모드 중 어느 모드에서든 항상 사용 가능합니다.
-
AES3에서
채널 17-18용 AES3 소스입니다. AES3 또는 DARS(디지털 오디오 레퍼런스 신호 - AES11에 따른 AES3 분산 클럭)를 입력으로 사용할 경우 클럭 소스로도 사용할 수 있습니다. 소프트웨어로 선택 가능합니다.
-
DB25 아날로그 커넥터
아날로그 입력 및 출력은 DB25 암 커넥터를 사용하며, 커넥터당 8개 채널을 지원합니다. AES59 아날로그 표준(Tascam 표준이라고도 함)에 따라 배선되어 있습니다.

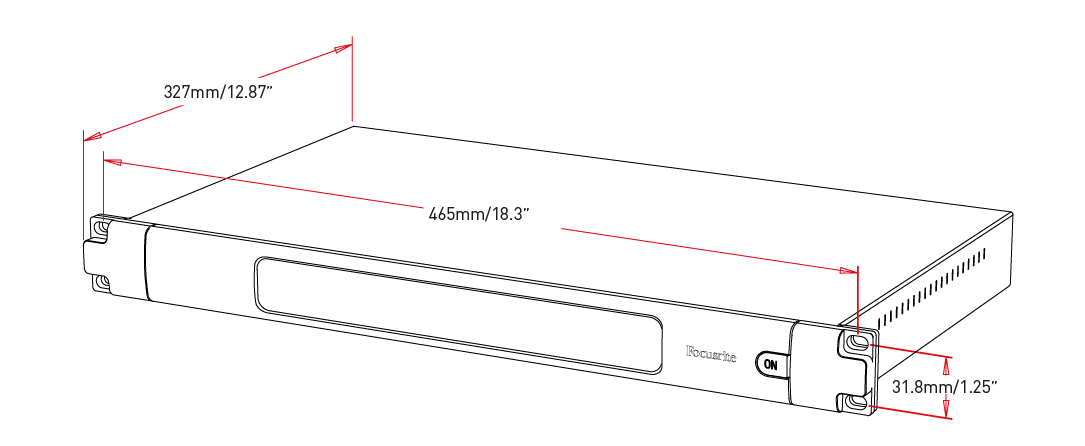

RedNet A16R MkII 1U의 수직 랙 공간이 필요합니다. 케이블을 연결할 수 있도록 장치 뒤에 추가로 75mm의 랙 깊이를 허용합니다.
RedNet A16R MkII 무게 고정된 환경(예: 스튜디오 랙)에 설치하는 경우 전면 패널 랙 마운팅*이 적절한 지지력을 제공합니다. 그러나 장치를 이동 상황(예: 투어용 플라이트 케이스 등)에서 사용하는 경우 측면 지지 레일이나 선반을 랙 내에 사용하는 것이 좋습니다.
중요
*항상 19인치 장비 랙용으로 특별히 설계된 M6 볼트 및 케이지 너트를 사용하십시오. "M6 케이지 너트"라는 문구를 사용하여 인터넷을 검색하면 적합한 구성 요소가 표시됩니다.
냉각은 팬을 이용해 좌우로 바람을 순환시켜 이루어집니다. 사용되는 팬은 저속 저소음 팬입니다.
참고
최대 작동 환경 온도는 다음과 같습니다. 45°C / 113°F.
환기는 케이스 양쪽 측면의 슬롯을 통해 이루어집니다. 장착하지 마십시오. RedNet A16R MkII 예를 들어 파워 앰프와 같이 상당한 열을 발생시키는 다른 장비 바로 위에 설치해야 합니다. 또한 랙에 장착할 경우 측면 통풍구가 막히지 않도록 해야 합니다.
RedNet A16R MkII 전원이 공급됩니다. 이 제품에는 100V ~ 240V의 AC 주전원 전압에서 작동할 수 있는 '범용' 전원 공급 장치가 포함되어 있습니다. AC 연결은 후면 패널의 표준 3핀 IEC 커넥터를 통해 이루어집니다.
PSU A와 PSU B가 모두 연결된 경우, PSU A가 기본 전원 공급 장치가 되어 PSU B보다 더 많은 전류를 소모합니다. 무정전 전원 공급 장치에서 백업 전원을 공급받는 경우, 해당 백업 전원을 입력 B에 연결하는 것이 좋습니다.
제품에는 호환되는 IEC 케이블이 함께 제공됩니다. 이 케이블은 해당 국가에 맞는 전원 플러그로 마감해야 합니다.
AC 전력 소비량은 RedNet A16R MkII ~이다 41 W.
참고
퓨즈가 없습니다 RedNet A16R MkII 또는 기타 사용자가 교체할 수 있는 모든 유형의 구성 요소. 모든 서비스 문제는 고객 지원팀에 문의하십시오(참조: 소비자 지원 및 기기 서비스).
