라인 입력 |
모든 측정은 +24 dBu 기준 레벨, Rs = 50 Ω에서 수행되었습니다. |
|---|---|
|
0dBFS 기준 레벨 |
+18 또는 +24 dBu (전환 가능) |
|
레벨 트림 범위 |
음소거 후 -78dB에서 0dB까지 1dB 단위로 (채널당) 조절하십시오. |
|
주파수 응답 |
20Hz – 20kHz ± 0.1dB |
|
THD+N |
-105dB 미만(0.00056%) 비가중치, 20Hz~20kHz; -1dBFS 입력 |
|
EIN |
-95 dBu 'A'-가중치(일반적) |
|
신호 대 잡음비 |
119dB 'A'-가중치(일반적) |
|
변환기 동적 범위 |
120dB 'A'-가중치(일반적), 10Hz ~ 20kHz |
|
라인 출력 |
모든 측정은 +24 dBu 기준 레벨, RL = 100 kΩ에서 수행되었습니다. |
|---|---|
|
0dBFS 기준 레벨 |
+24 또는 +18 dBu 전환 가능 |
|
레벨 트림 범위 |
음소거 후 -78dB에서 0dB까지 1dB 단위로 (채널당) 조절하십시오. |
|
주파수 응답 |
20Hz – 20kHz ± 0.1dB |
|
THD+N |
-100dB 미만(0.001%) 비가중치, 20Hz~20kHz, +23dBu 입력 |
|
신호가 있는 환경에서의 잡음 |
-94 dBu 'A'-가중치(일반적) |
|
다이나믹 레인지 |
118dB 'A'-가중치(일반적) |
|
변환기 동적 범위 |
120dB 'A'-가중치(일반적), 10Hz ~ 20kHz |
|
크로스토크 |
|
|---|---|
|
입력에서 출력으로 또는 입력 |
-100dB 미만(무가중치), 20Hz~20kHz; +23dBu 입력 |
|
출력 또는 입력에서 출력으로 |
-100dB 미만(비가중치), 20Hz~20kHz; -1dBFS 입력 |
|
입력 샘플 속도 변환기 |
|
|---|---|
|
샘플링 속도 범위 |
32~216kHz |
|
이득 오차 |
-0.3dB |
|
다이나믹 레인지 |
> 138dB |
|
THD+N |
< -130dB (0.00003%) |
|
숨어 있음 |
11~45개 샘플 (네트워크 및 입력 샘플링 속도에 따라 다름) |
|
디지털 성능 |
|
|---|---|
|
지원되는 샘플레이트 |
44.1 / 48 / 88.2 / 96 / 176.4 / 192 kHz (-4% / -0.1% / +0.1% / +4.167%) (24비트 기준) |
|
클록 소스 |
내부, 워드 클록, DARS 또는 Dante 네트워크 리더에서 |
|
외부 워드 클록 범위 |
명목 표본 추출률 ±7.5% |
|
후면 패널 연결 |
|
|---|---|
|
아날로그 오디오 |
|
|
채널 수 |
16채널 입력 및 출력 |
|
입력 및 출력 |
DB25 암 커넥터 4개 (AES59 / Tascam 아날로그) |
|
AES3 |
|
|
채널 수 |
2채널 입력 및 출력 |
|
대체 입력(선택적 DARS) |
XLR-3 암 단자 1개 [아날로그 입력 채널 15 및 16과 쿼드 레이트로 전환 가능] |
|
대체 출력 |
1 x XLR-3 수형 [아날로그 출력 채널 15 및 16의 쿼드 레이트 복제본] |
|
워드 클럭 |
|
|
입력 |
1 x BNC 75Ω 포트 (종단 전환 가능) |
|
산출 |
1 x BNC 75Ω 포트 |
|
PSU 및 네트워크 |
|
|
PSU |
고정 클립이 있는 IEC 입력 단자 2개 |
|
회로망 |
2개의 etherCON NE8FBH 커넥터가 포함되어 있으며, 표준 RJ45 커넥터와도 호환됩니다. (견고한 etherCON NE8MC* 커넥터와도 호환되지만, Cat 6 케이블 커넥터 NE8MC6-MO 및 NKE65* 케이블과는 호환되지 않습니다.) |
|
전면 패널 표시등 |
|
|---|---|
|
기본 PSU(A) |
녹색 LED. AC 입력이 인가되고 모든 DC 출력이 정상일 때 켜집니다. |
|
기본 PSU(B) |
녹색 LED. AC 입력이 인가되고 모든 DC 출력이 정상일 때 켜집니다. |
|
기본 네트워크 |
녹색 LED는 이중화 모드에서 기본 포트에 네트워크 연결이 있음을 나타냅니다. 스위칭 모드에서는 기본 또는 보조 네트워크 포트 중 하나라도 유효한 네트워크 연결이 이루어지면 이 LED가 켜집니다. |
|
보조 네트워크 |
녹색 LED. 이중화 모드에서 보조 포트에 네트워크 연결이 있음을 나타냅니다. 스위칭 모드에서는 사용되지 않습니다. |
|
네트워크 잠금됨 |
녹색 LED. 장치가 네트워크 팔로워인 경우 유효한 네트워크 잠금을 나타냅니다. 네트워크 리더인 경우 장치가 지정된 클록 소스에 잠금 상태임을 나타냅니다. |
|
샘플링 속도 |
각각에 해당하는 주황색 LED: 44.1kHz, 48kHz, x2, x4 |
|
위로 당기거나 아래로 당기세요 |
주황색 LED는 장치가 Dante 풀업/풀다운 도메인에서 작동하도록 설정되었음을 나타냅니다. |
|
채널 신호 레벨 |
16개의 입력과 16개의 출력을 나타내는 3상 신호 레벨 LED: 녹색(>-42dB), 주황색(>-6dB), 빨간색(0dB). |
|
AES3 |
녹색 LED: 입력 및 출력 신호 존재 여부 표시기. -127dBFS 이상에서 점등. |
|
클록 소스 |
내부, 워드 클록, DARS 각각에 주황색 LED가 켜집니다. |
|
네트워크 모드 |
|
|---|---|
|
많은 |
이 장치를 두 개의 독립적인 네트워크에 연결할 수 있습니다. |
|
스위치됨 |
두 포트를 통합 네트워크 스위치에 연결하여 장치를 데이지 체인 방식으로 연결할 수 있습니다. |
|

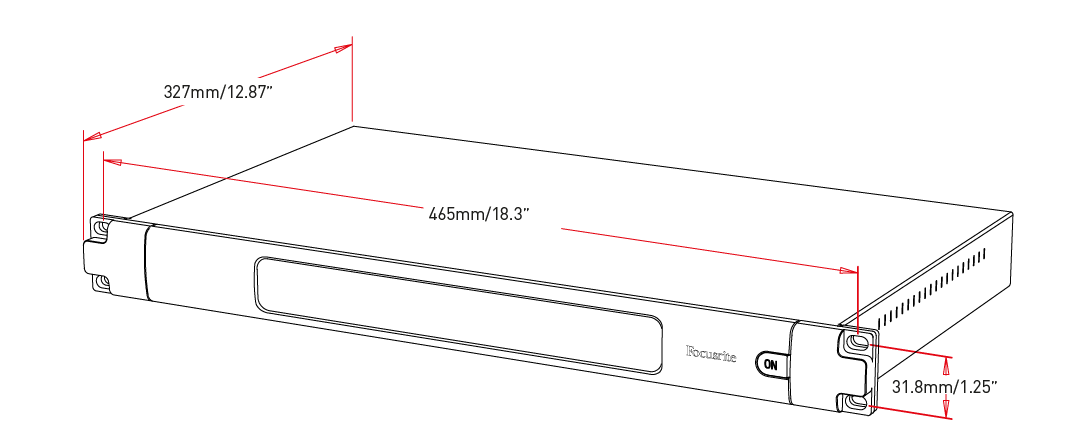

힘 |
|
|---|---|
|
파워서플라이 |
내장형 2개, 100-240V, 50/60Hz, 소비전력 30W |
|
환경 |
최대 주변 작동 온도 50°C. 2단계 팬 보조 냉각 방식. |
